El pulverizador airless de alta presión con bomba de tornillo sin fin de 400 V
Resumen de las ventajas
- Para materiales pastosos
- Para materiales de grano grueso
- Contenedor de material de acero
- Capacidad de bombeo muy alta
- Regulación continua de la velocidad mediante un potenciómetro
- Manejo sencillo

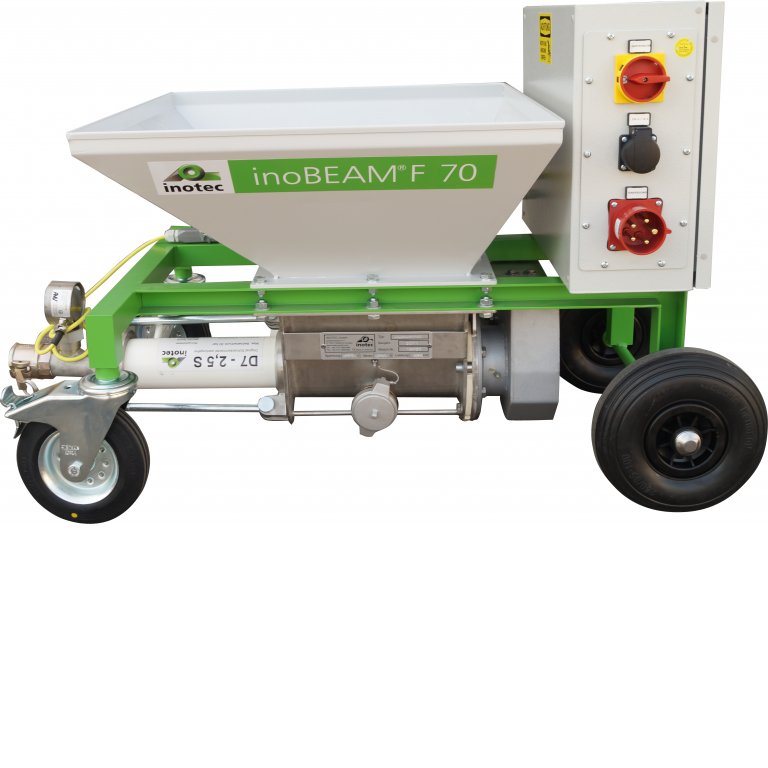

La inoBEAM F70 es la bomba de 400 V de gran potencia que puede utilizarse para una amplia gama de aplicaciones en interiores y en exteriores. Con un kit opcional disponible, la bomba de alimentación se puede adaptar a distintos ámbitos de aplicación en unos pocos pasos. El kit «HP» convierte la bomba de alimentación en una potente bomba de alta presión para masillas en aerosol airless.
Vídeo
Presión operacional | bar | hasta max. 120 |
Tensión de servicio | V/Hz/A | 400 / 50 / 32 |
Potencia del motor | kW | 7,5 (Controlada por frecuencia) |
Tasa de entrega (dependiendo del material) | l/min | máx. 2 - 100 |
Distancia de transporte (según el material) | m | máx. 100 |
Altura de presión (según el material) | m | máx. 50 |
Tamaño de la boquilla | " | máx. max. 55 |
Contenedor de material | l | 70 |
Conexión de manguera | " | 1 |
Técnica de la máquina | Dispositivos airless | |
Dimensiones (L x An x Al) | mm | 1100 x 720 x 750 |
Peso | kg | aprox. ca. 140 |
inoBEAM F70 (HP) | |
Barnices a base de agua | |
Barnices de clase superior a 21 °C | |
Barnices pigmentados | |
Barnices transparentes | |
Compuesto de nivelación de suelos, mortero de protección contra incendios, recubrimientos finos decorativos, enlucidos de cal, gotelés minerales y pastosos, etc. con el kits «D»-F12 y «D»- & «R»-F30 | |
Conservantes de madera | |
Esmaltes | |
Imprimaciones | |
Masilla airless | |
Masillas en aerosol airless - con el kit «HP» | |
Masillas en aerosol airless - con el kit «HP» | |
Materiales de alta viscosidad | |
Pinturas de dispersión para exteriores | |
Pinturas de dispersión para interiores | |
Pinturas de silicato | |
Resinas de inyección EP y PU | |
Revestimientos de protección contra incendios |
Módulo básico
N.º art. 10044712
Volumen de suministro
inoBEAM F70:
- Bastidor
- 4 rotores
- Contenedor de material de acero
- Motorreductor
- Armario de distribución
- Kit de herramientas
- Lubricante en espray para montaje
- Manual de instrucciones
Kit «D»-F70
para masillas en aerosol (17 l / 120 bar)
N.º art. 10044743*
--------------------------------
* Volumen de suministro ver accesorios
Kit de montaje «HP»-F70

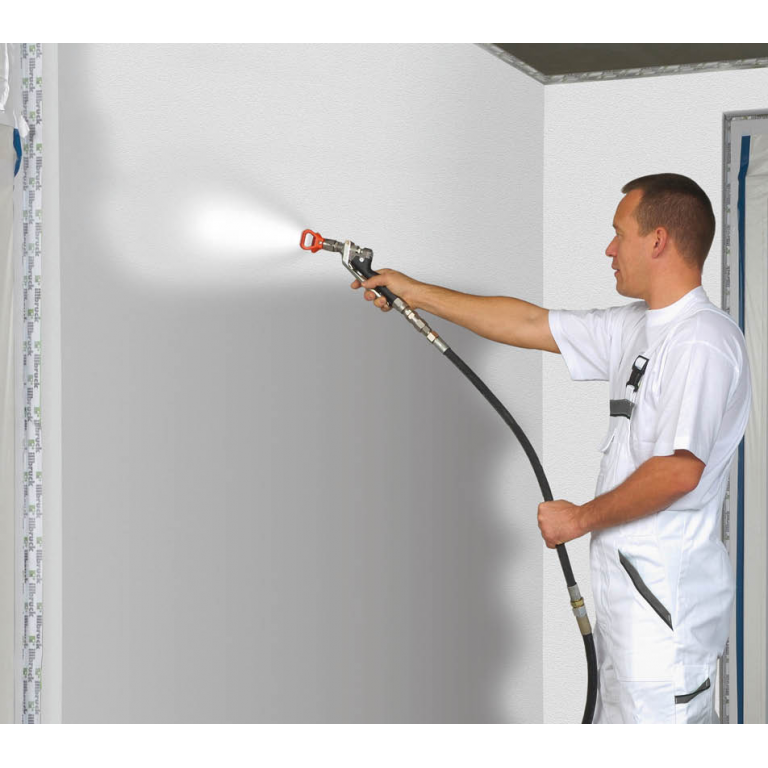

Este kit de montaje opcional convierte la bomba de alimentación inoBEAM F70 en un potente pulverizador airless de 400 V en unos pocos pasos.
Con 7,5 kW, se consigue un caudal de hasta 17 l/min al procesar la masilla de pulverización.
Volumen de suministro: Bomba de alta presión SPRAY, 20 m manguera de alta presión de 1" y 2 m manguera de alta presión de 1/2", pistola airless, brida de presión y succión «HP»control de presión y tirante «HP», soporte de boquilla, boquilla
Kit de montaje «RS»-F50/-F70 (rotor/estator R7-1,5 con barra de sujeción)
- Ø 115 mm, 50 l/min, 15 bar - para, por ejemplo, material de grano grueso como enlucido rascado
Volumen de suministro:
Brida de succión, brida de presión, manómetro de mortero,
rotor/estator R7-1,5 con barra de sujeción, acoplamiento pieza M 50 (2" IG)
Kit de montaje «Ü2»-F50/-F70 (rotor/estator 2R6)
- Ø 101 mm, 100 l/min, 30 bar - para, por ejemplo, compuesto de nivelación de suelos
Volumen de suministro:
Brida de succión, brida de presión, manómetro de mortero, eje de la bomba con acoplamiento Rotex, rotor/estator 2R6, acoplamiento pieza M 50 (2" IG), 2 x armellas, 4 x tuerca M16, 2 x varillas roscadas M16 (270 mm), 2 x tuerca doble M16
Kit de montaje «Ü1»-F50/-F70 (rotor/estator 1R6)

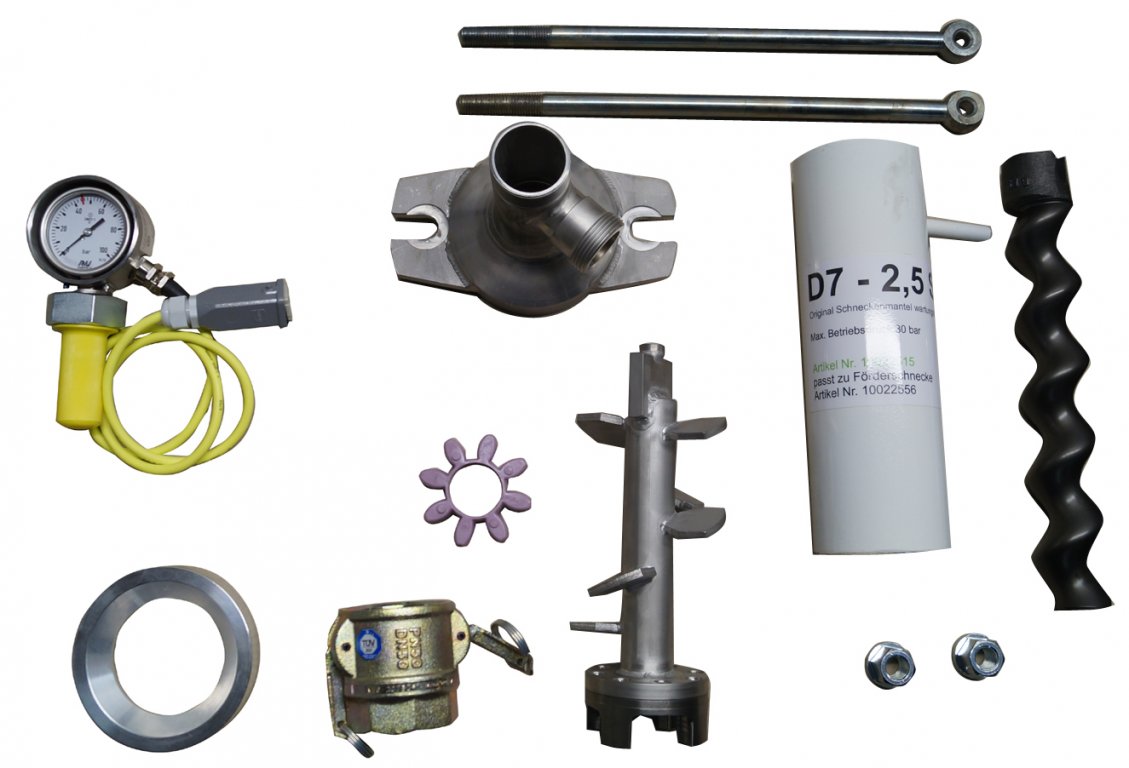

Kit de montaje «D»-F50/-F70 (Rotor/Estator D7-2,5 S)
- Ø 89 mm, 22 l/min, 40 bar - para, por ejemplo, aplicaciones en aerosol
Volumen de suministro:
Brida de presión y succión, manómetro de mortero, eje de la bomba con acoplamiento Rotex, rotor/estator D7-2,5 S, acoplamiento pieza M 35 (1 1/2" IG), 2 x tuercas de collarín M16, 2 x armellas

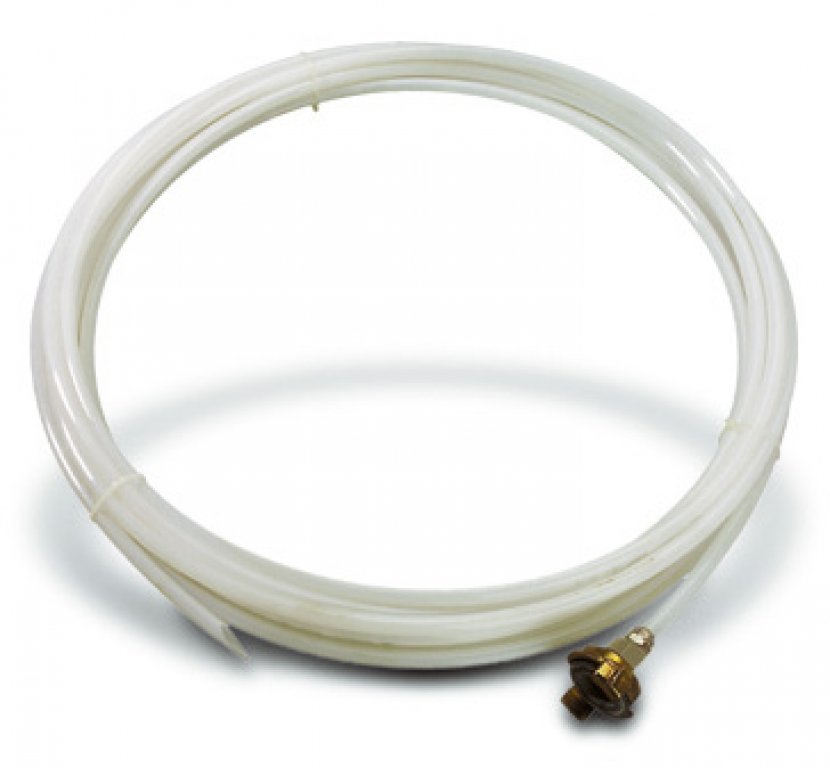

Manguera ultraligera
Manguera de agua/aire
- Para uso universal, por ejemplo, aire, agua
- Acoplamientos GEKA presionados con manguitos a ambos lados
Datos técnicos: | |
Presión de funcionamiento: | max. 15 bar |
Rango de temperatura: | -20 bis +90°C |

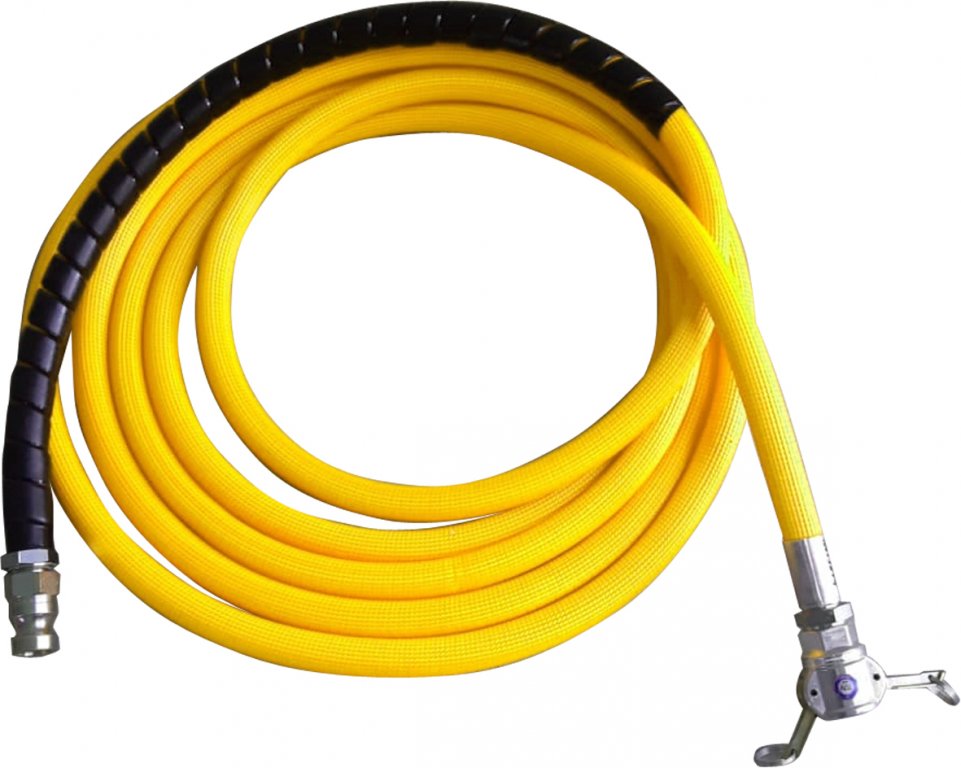

Manguera de mortero Inotec
- Manguera especial resistente a la abrasión para bombear mortero húmedo a alta presión, muy resistente a las torceduras
- Para una presión de funcionamiento de 40 bar con triple seguridad
- Color externo amarillo para Ø 35 mm
- Color exterior negro para Ø 40 y 50 mm
- Con acoplamientos de manguera de mortero, pieza M y pieza V giratorias solo para Ø 25 mm)
- Con las palancas de leva en la pieza M
Datos técnicos: | |
Presión de funcionamiento: | 40 bar |
Presión de explosión: | 120 bar |

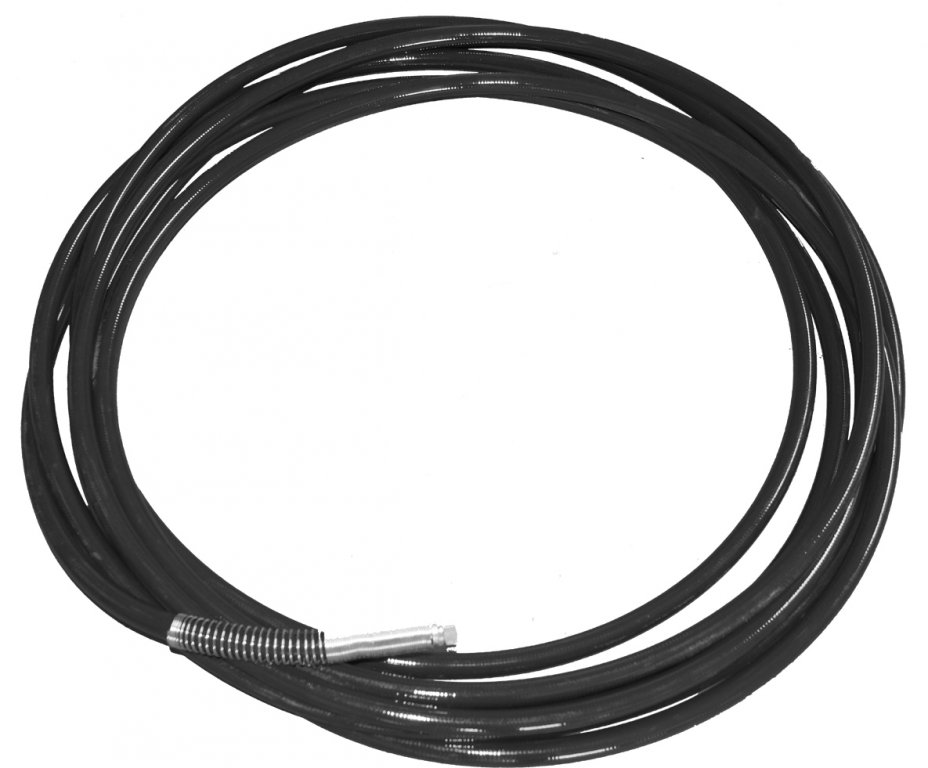

Manguera de irrigación
- Para la eliminación de los tapones en las mangueras de mortero
Cable de extensión, 400 V 5 x 4 mm²
- Conector 32 A y acoplamiento

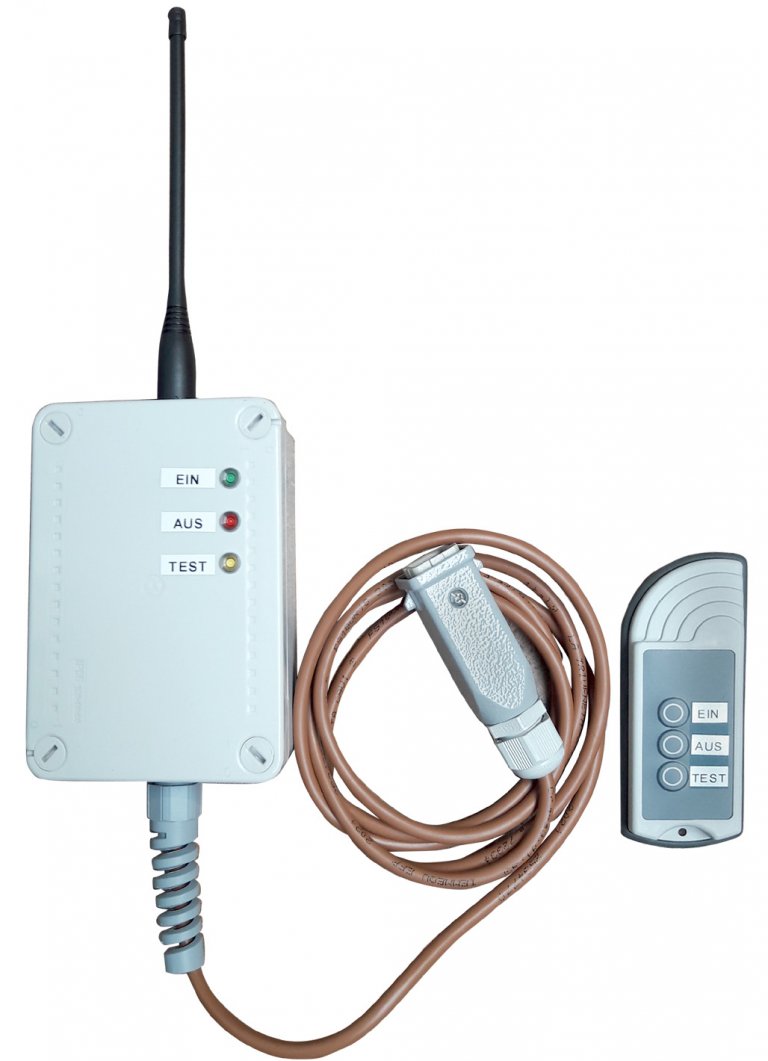

Control remoto inalámbrico por radio
- Control remoto por radio de 3 canales con transmisor manual, antena integrada, conector Harting de 4 polos con indicador led
- Solo para dispositivos con voltaje de control de 24 V / 42 V
- Función: ON / OFF / TEST
Cable de control remoto con interruptor de control remoto
Cable de extensión del control remoto sin interruptor de control remoto
- Para el cable de control remoto
- Para el interruptor del control remoto
- Para pistola de una mano inoCOLL
Interruptor del control remoto
- Con un cable de 0,2 m, una luz piloto y Conector Harting

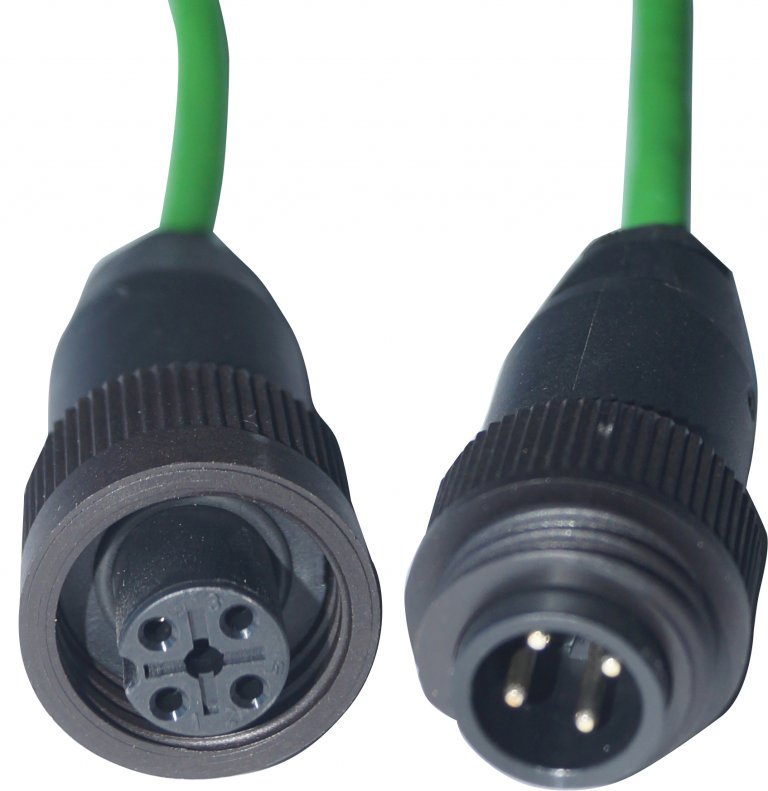

Adaptador para el cable del control remoto

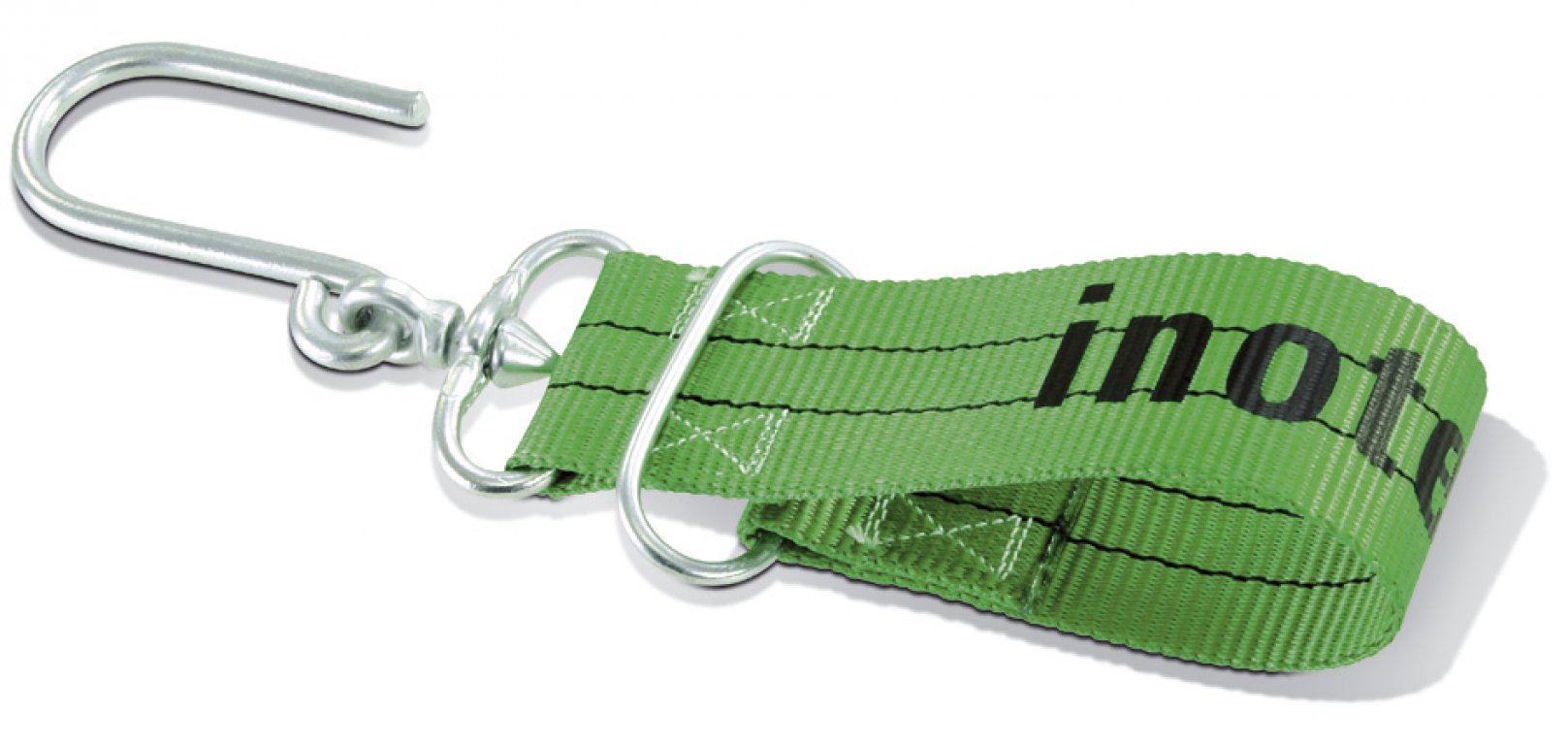

Soporte de manguera
- Para ahorrar tiempo al fijar las mangueras al andamio
Pistola de una mano inoCOLL
- Para morteros adhesivos y de refuerzo
- Manguera flexible de 2 m, Ø 19 mm con acoplamiento de conexión de mortero LW 24, adecuado para una manguera de mortero de 25 mm
- Para tamaños de grano de hasta 1,5 mm
Pistola de una mano inoCOLL PRO con acoplamiento de mortero
- Para morteros adhesivos y de refuerzo
- Para tamaños de grano de hasta 4,0 mm
Accesorio de pulverización para la pistola de una mano inoCOLL / PRO con conexión de aire GEKA
- Para la pulverización de productos minerales y pastosos
- Con una boquilla de 10 mm

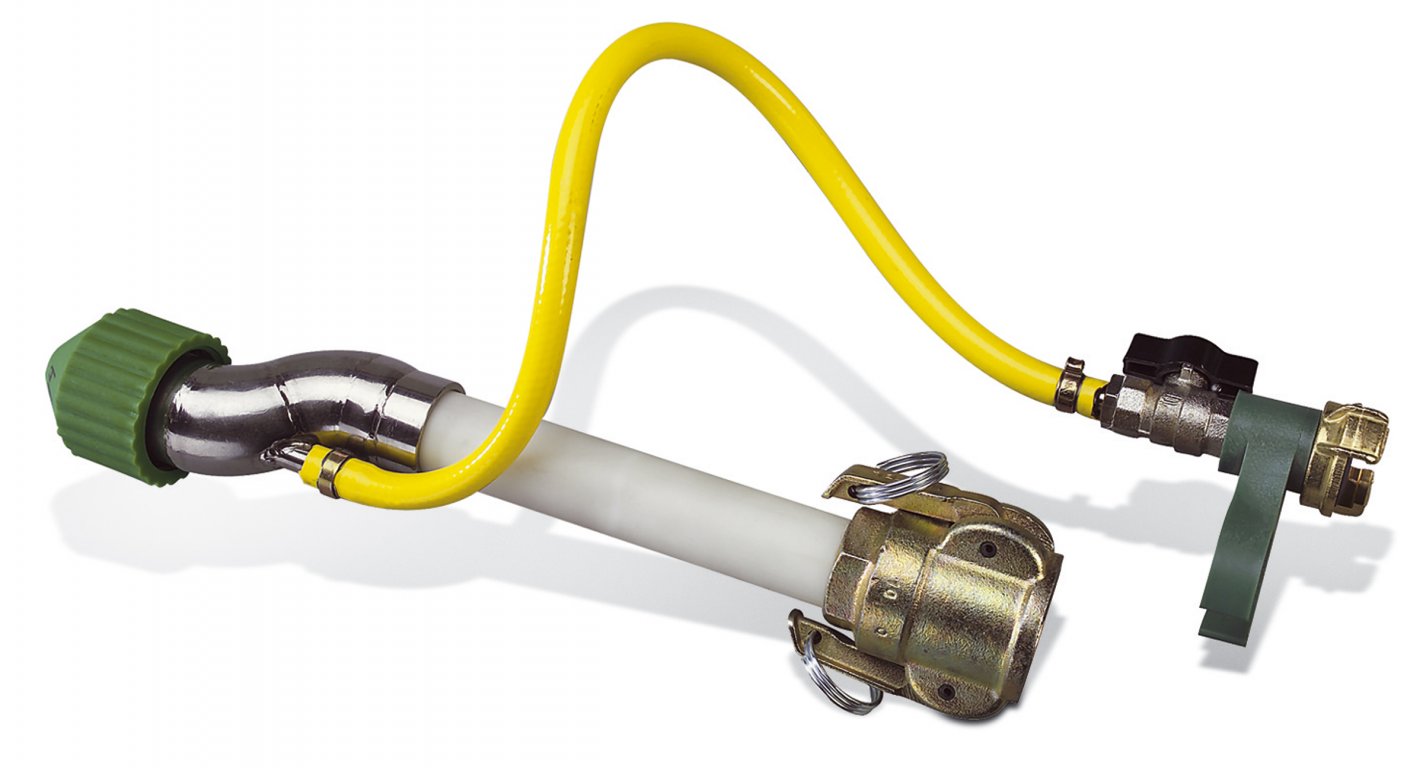

Tubo pulverizador corto con acoplamiento de mortero 25 mm
Tubo pulverizador corto y ligero con acoplamiento L24 para rociar materiales pastosos. Debido a la geometría especial de la boquilla, un pequeño compresor (salida de aire de 200 l/min) es suficiente para lograr un excelente patrón de pulverización.
El volumen de aire puede regularse en la miniválvula de bola adjunta.
- Para tamaños de grano de hasta 3 mm
- Adecuado para la manguera de mortero de 25 mm
- Solo en conexión con cable de control remoto
Volumen de suministro:
Tubo pulverizador corto con 2 m de manguera flexible (Ø 19 mm), con acoplamiento de mortero 25 mm y 2 m de manguera de aire con acoplamiento GEKA sin boquillas
Boquillas para: 10039322 / 10039887 / 10039457
- Accesorio de pulverización para la pistola de una mano inoCOLL / PRO (10039322)
- Tubo pulverizador corto con acoplamiento de mortero 25 (10039887)
- Cabezal de aspersión angular con acoplamiento GEKA (10039457)
- De acero inoxidable
Máquina de enlucido fino MAI, recto
- Con acoplamiento pieza M 25 mm
- Incluye boquilla de chorro de 14 mm
Boquilla de chorro
- Para la máquina de enlucido fino MAI
Máquina de enlucido fino, recta
- Con acoplamiento pieza M 25 mm
- Incl. boquilla de enlucido fino de 14 mm
Boquillas de enlucido fino
- Para la máquina de enlucido fino N.º art.: 10024098
Pulverizador de enlucido decorativo recta
- Sin boquilla con acoplamiento pieza M 25 mm
- Para tamaños de grano de hasta 6,0 mm
- Solo en conexión con cable de control remoto
Boquilla para pulverizador de enlucido decorativo recta
- De acero inoxidable

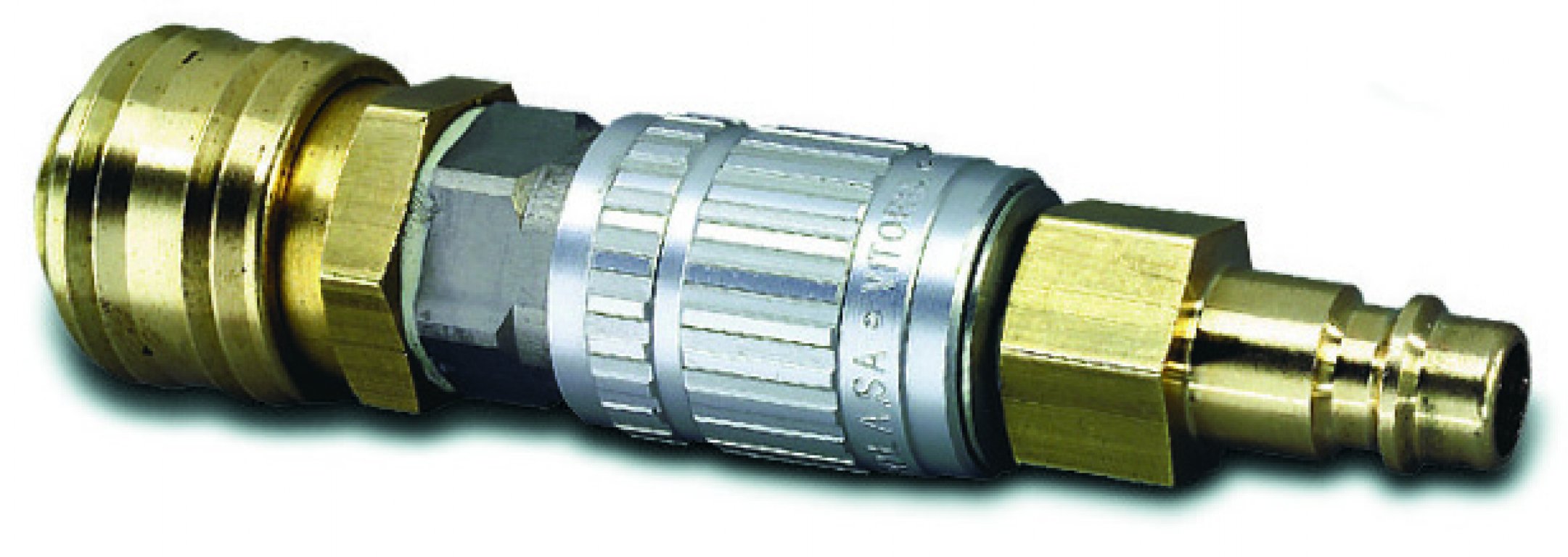

Regulador de volumen de aire con acoplamientos EWO
- Para el ajuste exacto del volumen de aire durante la pulverización.
- Conectado entre la manguera de aire y el pulverizador.
Acoplamiento de conexión para el compresor
- EWO pieza V a GEKA
Mezcladora estática
- Evita/deshace los nudos en el mortero
- Diámetro: 35 mm
- Longitud: 200 mm
- Incl. acoplamiento pieza M 35 mm y pieza V 35 mm
Pulverizador para reperfilado
- Pulverizador para reperfilado 35 V con tubo de boquilla de 12 mm, conexión 35 pieza V
Reductor de acoplamiento
- Para conectar dos mangueras de mortero o como reducción de la salida de la máquina.
Pieza de enlucido con acoplamiento GEKA
- Para limpiar las mangueras de mortero
Bolas de esponja (versión blanda)
- Para limpiar las mangueras de material/mortero

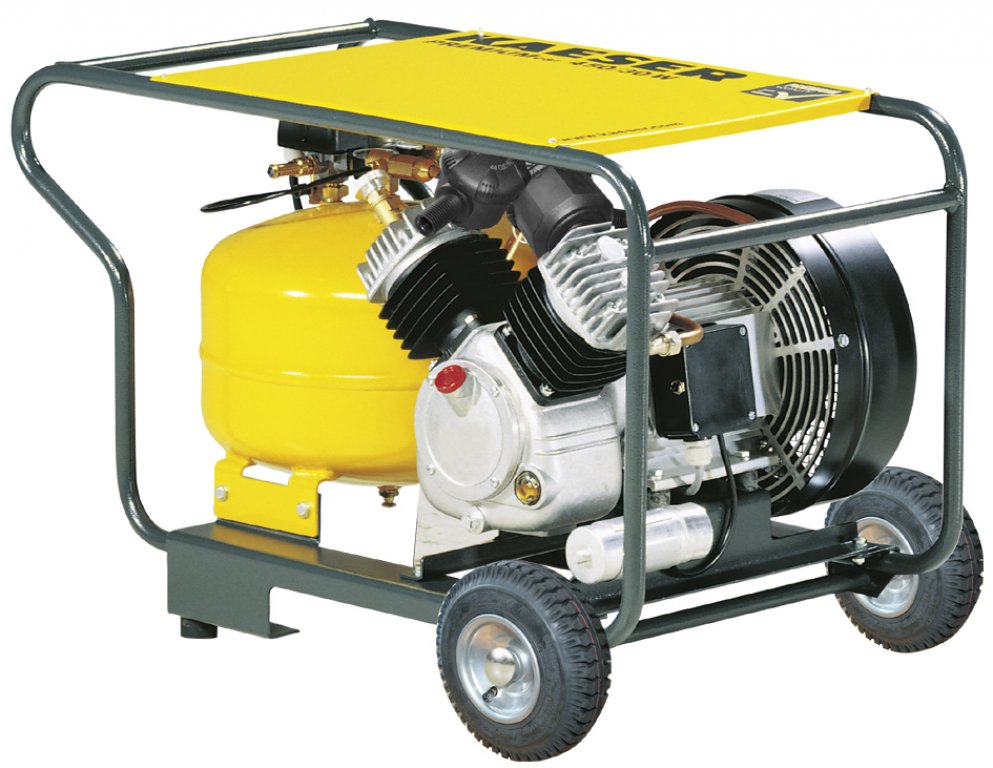

Compresor KAESER de 230 V Premium Car 450/30W
El compacto compresor de 230 voltios es ideal para muchas aplicaciones como la pulverización de revestimientos decorativos, yeso o betún asfáltico, manejar herramientas neumáticas, para pintar, etc.
Datos técnicos: |
|
Presión de funcionamiento: | 10 bar |
Capacidad de admisión: | 450 l/min |
Potencia: | 2,2 kW |
Dimensiones (La x An x Al): | 870 x 560 x 590 mm |
Peso: | 86 kg |

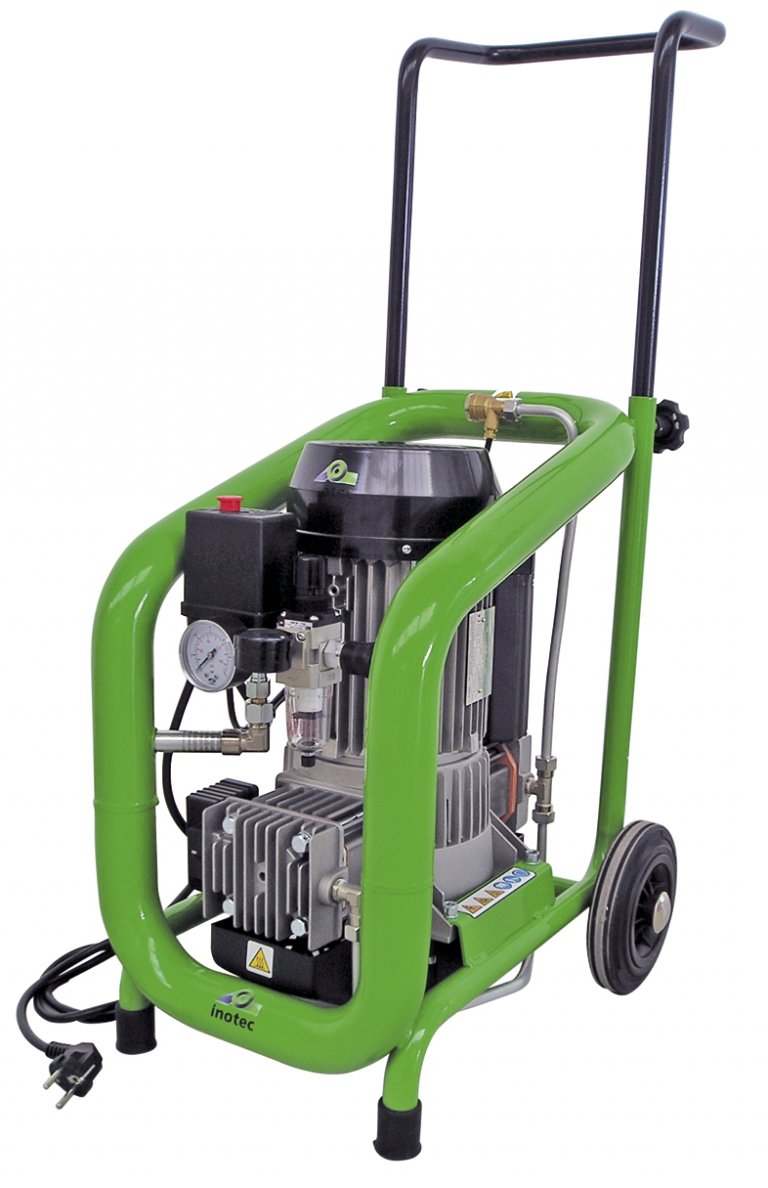

Compresor INOTEC compacto 330, 230 V
El compacto compresor de 230 voltios es ideal para muchas aplicaciones como la pulverización de revestimientos decorativos, yeso o betún asfáltico, manejar herramientas neumáticas, para pintar, etc.
Datos técnicos: | |
Presión de funcionamiento: | 10 bar |
Capacidad de admisión: | 330 l/min |
Potencia: | 2,05 kW |
ADimensiones (La x An x Al): | 396 x 473 x 598 mm |
Peso: | 32 kg |
Unidad de conexión para 2 compresores INOTEC Compakt 330
consistente en una válvula de retención y un acoplamiento EWO
- 2 x pieza V
- 1 x pieza M

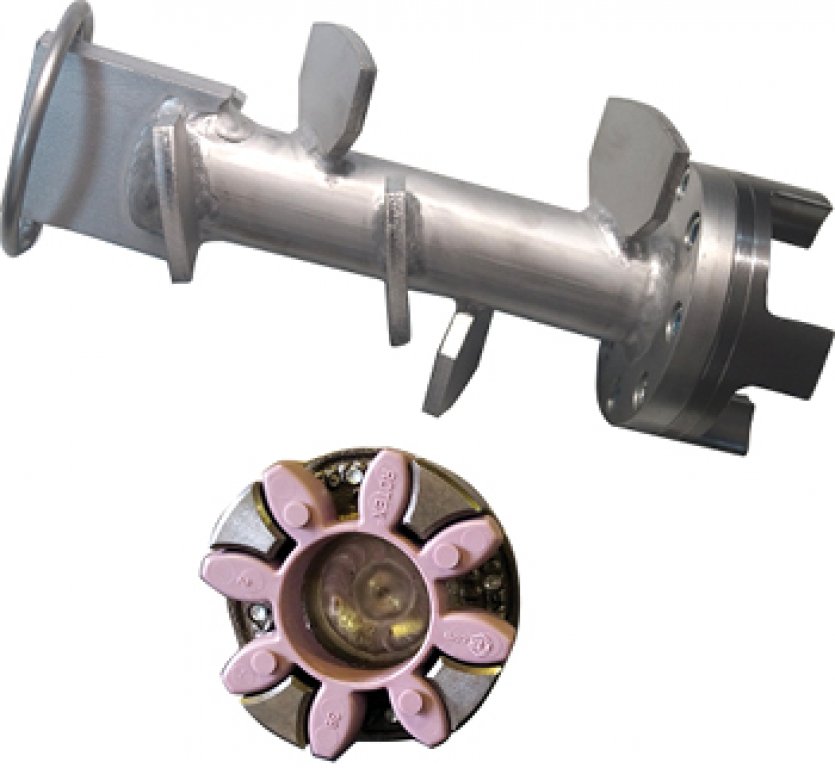

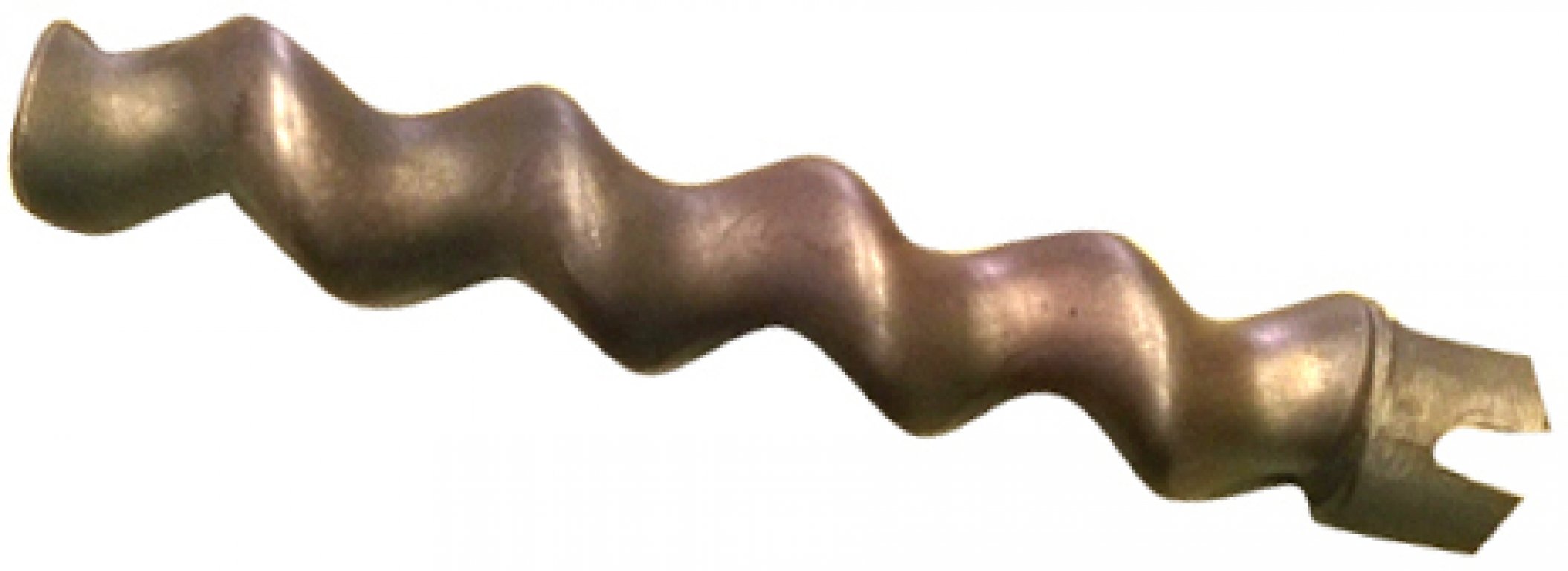

Eje de la bomba

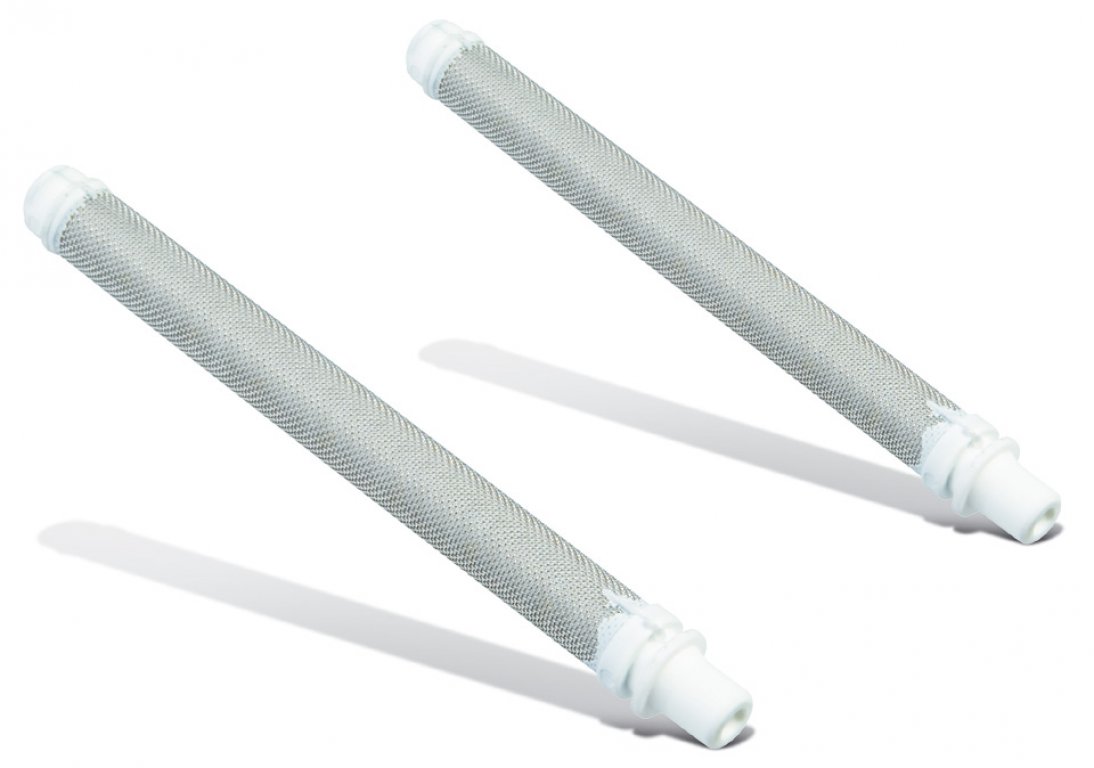

Filtro de pistola para AG 500 L
Pistola airless INOTEC AG 190 LB para inoBEAM F12 HP, F30 HP y F70 HP
- Conexión 3/8" AG, incl. articulación giratoria / Presión máxima: 250 bar
Opcional (no incluido en el volumen de suministro):
- Portaboquillas RAC X (para F12 HP, F30 HP, F70 HP)
- Boquilla HDA 439 (para F12 HP)
- Boquilla HDA 543 (para F30 HP)
- Boquilla HDA 655 (para F70 HP)
- Boquilla de conexión 3/4" AG x 1/2" IG (para F12 HP, F30 HP, F70 HP)
- Adaptador 1/2" AG x 3/8" IG (para F12 HP, F30 HP, F70 HP)
- Adaptador 1/2" AG x 1" AG (para F70 HP)
Boquillas Graco HDA
(HDA = Heavy Duty Application) para el portaboquillas RAC X
- Color: marrón
- Por ejemplo, para rellenos, masilla, materiales de fibra, pinturas, etc. para uso en interiores y exteriores
Boquilla doble
- Conector de manguera – esta conexión es rígida, no giratoria
Rotor D4-½ potencia - cabezal marcado en verde

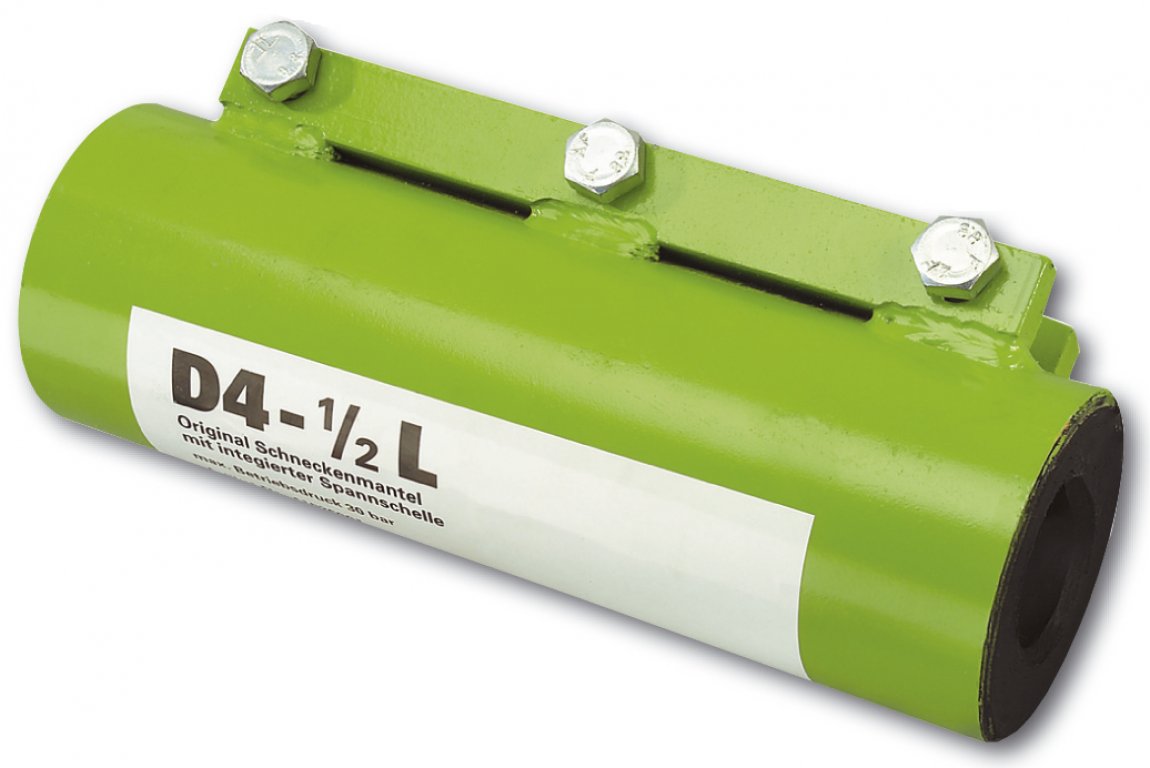

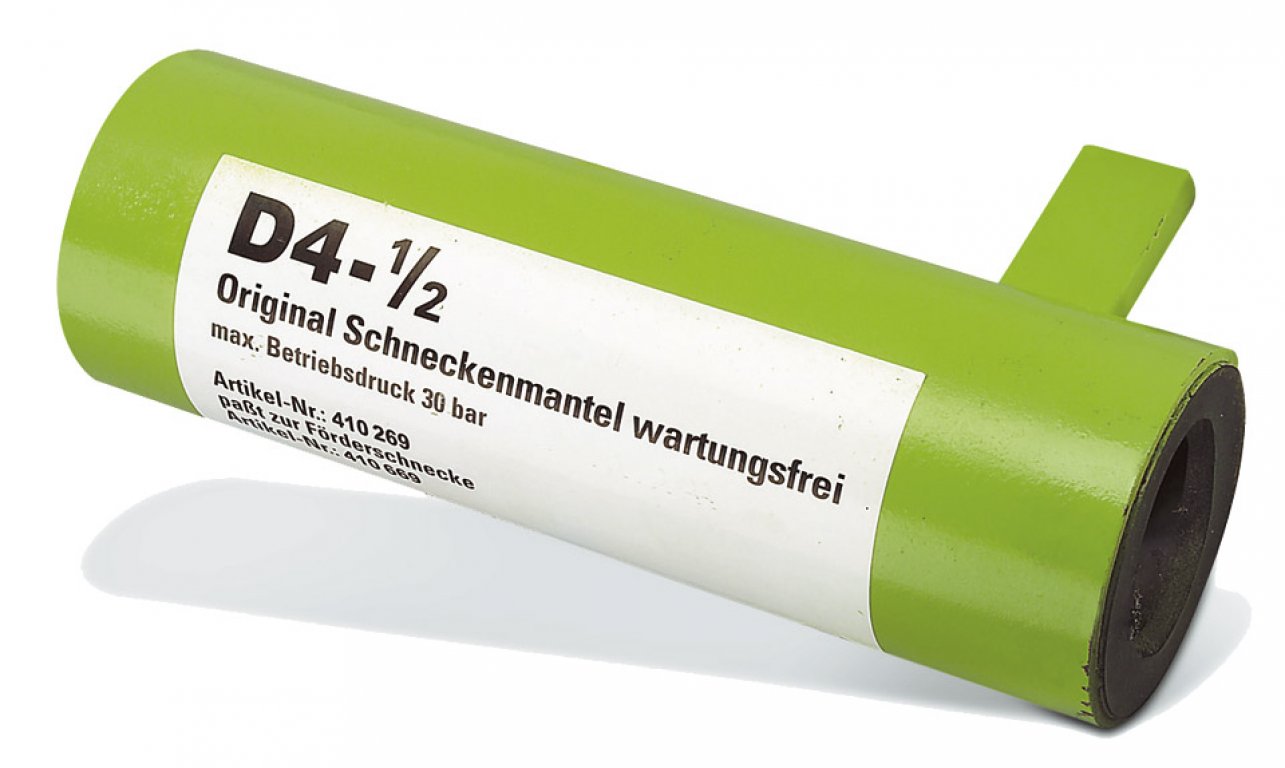

Estator D4-½ potencia con barra de sujeción
Estator amarillo D8-1,5 con barra de sujeción

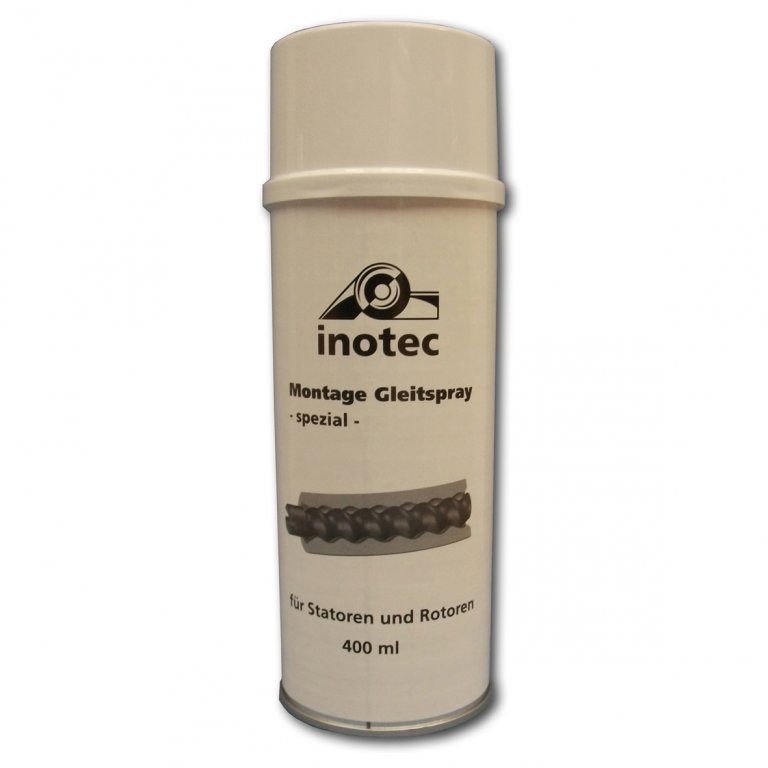

Lubricante de montaje
- Para montar el rotor y el estator
- 400 ml
Pistola de grasa profesional: Cartucho de 400 cc con palanca de mano
- Longitud de la manguera: 300 mm (diámetro: 8 mm)
- Material: acero
- Alta durabilidad, fácil manejo
- Peso: 1,10 kg
