Le petit silo pour marchandises en sac, big bags et container one way avec mélangeur continu de 400 V Mélangeur continu et pompe d'alimentation de 400 V

Aperçu des avantages

  • Convient pour tous les mortiers pré-fabriqués pompables sous forme de poudre
  • Installations mécaniques performantes de 400 V
  • Très haut débit
  • Régulation de vitesse en continu
  • Utilisation simple
  • Nettoyagle facile grâce au tube de mélange en PU
  • Le remplissage avec marchandises en sac est standard. Le petit silo peut être rempli avec des big bags ou containers one way en option

Le petit silo inoCOMB Cabrio est la solution idéale à chaque fois que de grandes quantités de matière doivent être traitées en peu de temps. L'installation mécanique avec mélangeur continu performant de 400 V et pompe d'alimentation éprouvée s'utilise pour garantir un fonctionnement sans heurt sur les chantiers. Grâce aux kits disponibles en option, le petit silo peut être monté ultérieurement pour diverses applications en quelques étapes simples. Cette transformation offre une flexibilité maximale sur le chantier en ouvrant la voie à des possibilités d'application infinies (pulvérisation, collage, versage par ex. de masses d'égalisation des sols, enduits, renforts etc.).
Le petit silo peut être rempli avec des marchandises en sac, des big bags sur un capot optionnel ou des containers one way.



inoCOMB Cabrio

Vidéo

Détails du service

Service
tension de fonctionnementV/Hz/A400 / 50 / 32
Puissance moteurkW6,3 (fréquence commandée)
Poids à videkg420
Volume d'écoulement (en fonction du matériau)l/minmax. bis ca. 100
Conveying distance (en fonction du matériau)mmax. 80
Hauteur de pression (en fonction du matériau)mmax. 40
Réservoir de matièrel200
connexion d'eaubar4 (¾")
Technologie de la machineSilos et installations mécaniques
Dimensions (L x L x H)mm1200 x 800 x 1300
Poidskgapprox. 420
inoCOMB
inoCOMB Cabrio
Convient à toutes les chapes en poudre et produits de nivellement
Enduits de façade
Enduits de finition
Enduits de sol
Masses d'adhésif et d'armature
Masses d'égalisation des sols
Mastics organiques et enduits
Mortier de reprofilage
Scellement de rigoles et de fondations de machine

Contenu de la livraison
inoCOMB Cabrio
Réf. art. 10042272 (NOUVEAU)

Réf. art. 10042612 (révisé)

Petit silo composé de:

  • Cadre
  • Récipient
  • Armoire de commande
  • Vibreur

Unité de mélange composée de:

  • Réducteur moteur
  • Robinetterie à eau
  • Tube de mélange en PU inoPOWERMIX « S » avec sortie large du matériau

Unité de pompe composée de:

  • Pompe d'alimentation extensible
  • Boîtier de pompe en inox
  • Motoréducteur à régulation de fréquence
  • Mallette à outils

Kit « D »-Cabrio
pour les applications par pulvérisation (22 l / 40 bar)
Réf.art. 10043990*


Kit « Ü1 »-Cabrio
pour chapes industrielles (100 l / 15 bar)
Réf.art. 10043988*


Kit « Ü2 »-Cabrio
pour les masses d'égalisation des sols (100 l / 30 bar)
Réf.art. 10043989*


Kit « RS »-Cabrio
pour matières à gros grains (50 l / 15 bar)
Réf.art. 10043991*

--------------------------------------------
*Contenu de la livraison voir accessoires

inoCOMB Cabrio

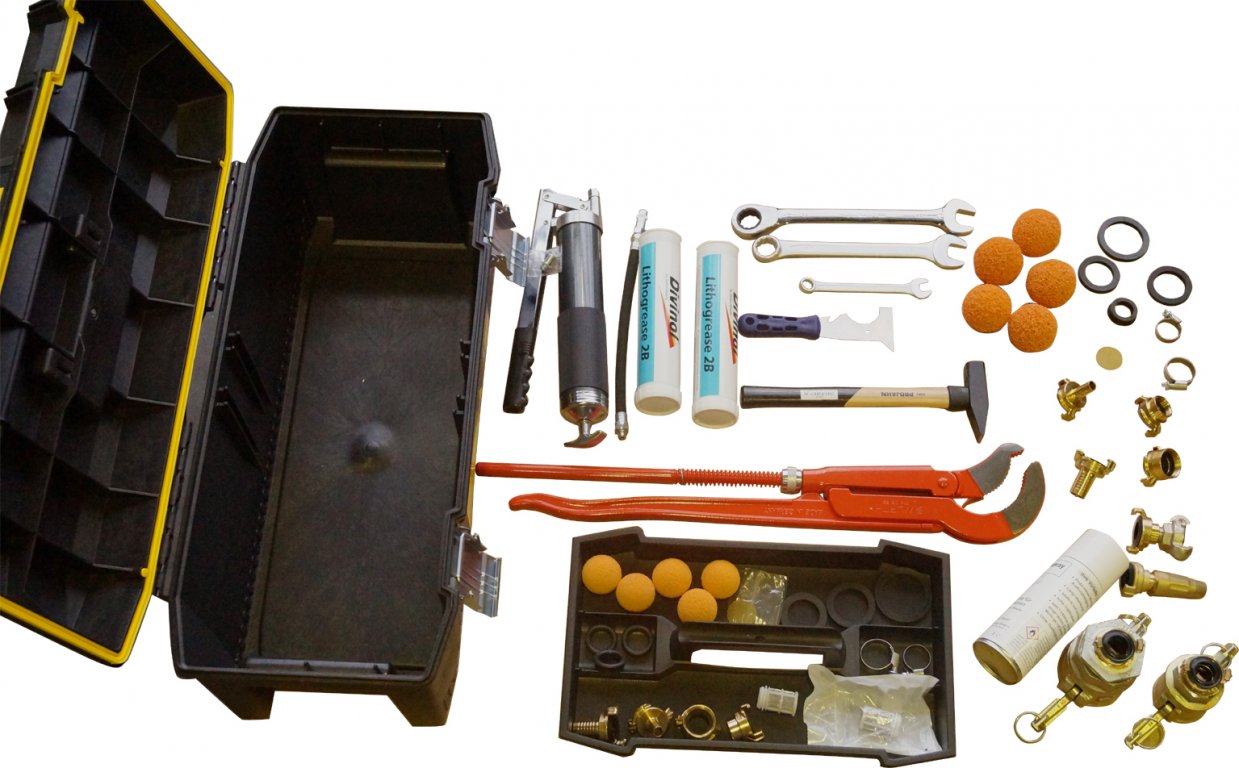

Mallette de premiers secours pour petit silo Cabrio

Mallette de premiers secours pour petit silo Cabrio

Contenu de la livraison:

Systainer, pistolet à graisse incl. 2 cartouches, clé à cliquet réversible 24 mm, clé à fourche ouverture de clé 24 et 13, raccord Geka 3/4" et 3/4" FI et 1" FI, buse de pulvérisation Geka 3/4", raccord Geka 1/2", joint Geka avec rebord, filtre à tamis en laiton, filtre de rechange pour réducteur de pression D06F, joint d'étanchéité pour raccord 35 / 42 / 50 mm, pièce de nettoyage 50 femelle et 35 femelle avec raccord Geka, boule éponge 45 mm RG250 et 60 mm RG200, clé à tube 3", spatule multifonction B75 mm en acier inoxydable, spray lubrifiant de montage spécial (bidon 400 ml), raccord pour compresseur (Geka/raccord à griffes), marteau de serrurier 300 gr, serrage de tuyau plage de serrage 1/2" et 3/4", boîte à outils Stanley FatMax.

Mallette de premiers secours pour petit silo Cabrio (Numéro d'article 10043923)

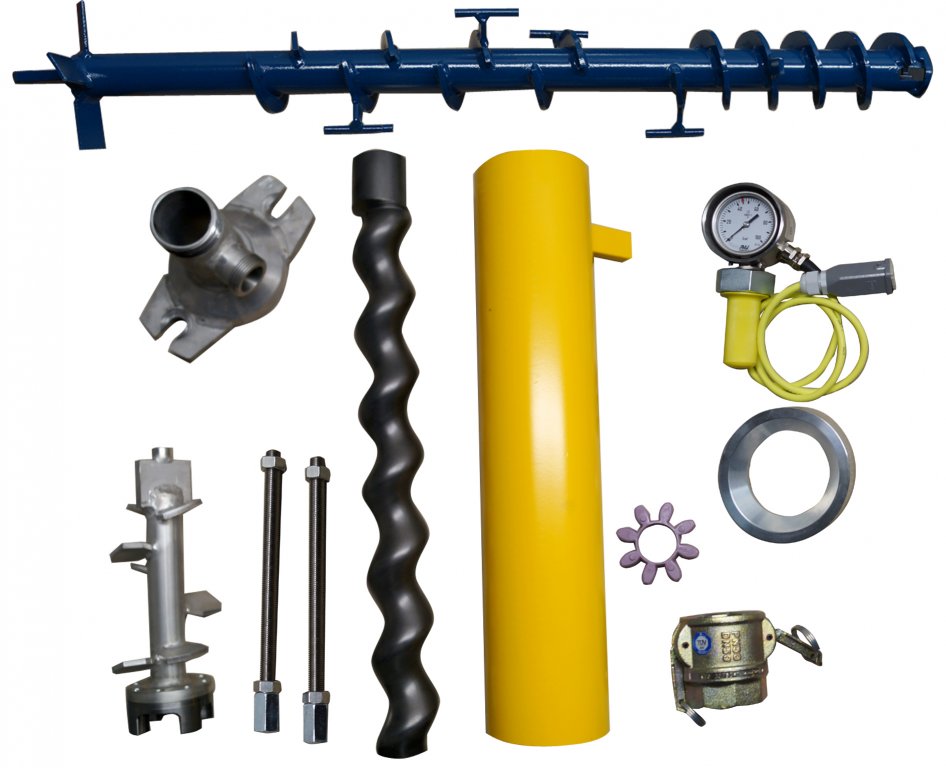

Kit « RS » Cabrio (Rotor/stator R7-1,5 avec barre de serrage)

Kit « RS » Cabrio (Rotor/stator R7-1,5 avec barre de serrage)

  • Ø = 115 mm, 50 l/min, 15 bar - par ex. pour mortier de jointoiement

Contenu de la livraison:
Bride d'aspiration, bride de pression, manomètre de mortier, rotor/stator R7-1,5 avec barre de serrage, raccord femelle 50 (2“ FI)

Kit «RS» Cabrio (Rotor/stator R7-1,5 avec barre de serrage) (Numéro d'article 10043991)

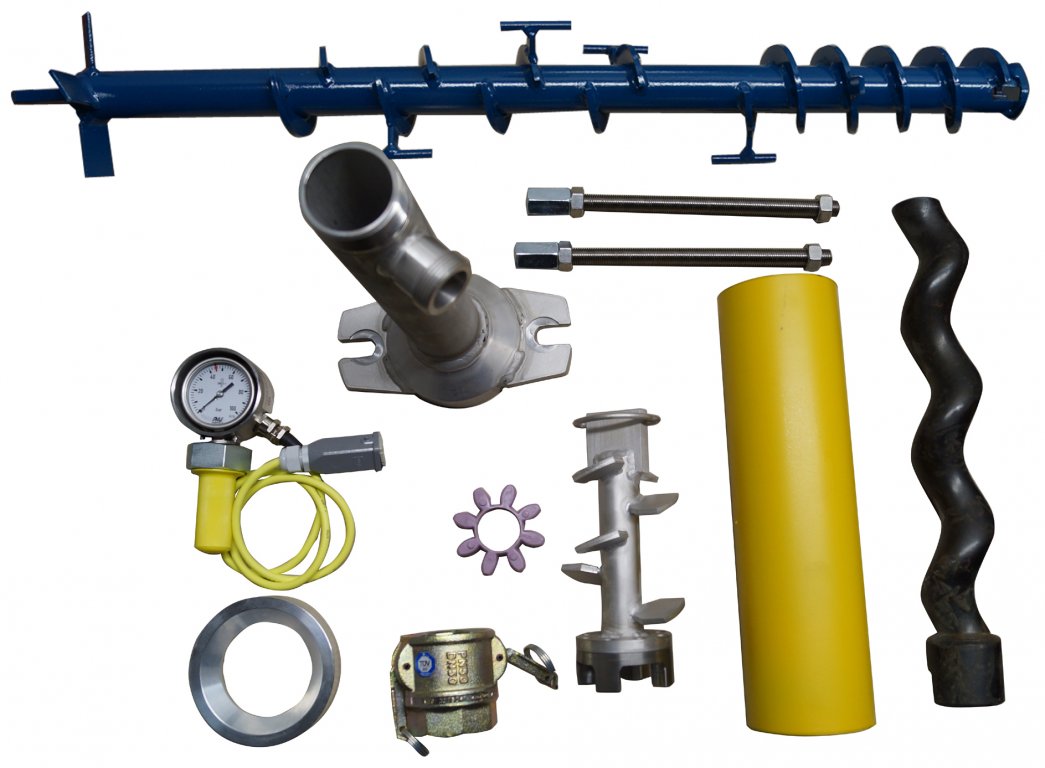

Kit « Ü2 »-Cabrio (Rotor/Stator 2R6)

Kit « Ü2 »-Cabrio (Rotor/Stator 2R6)

  • Ø = 101 mm, 100 l/min, 30 bar-par ex. pour masse d'égalisation des sols

Contenu de la livraison:
Bride d'aspiration, bride de pression, manomètre de mortier, arbre de pompe avec raccord Rotex, rotor/stator 2R6, raccord femelle 50 (2" IT), 2 x vis à oeil, 4 x écrou M16, 2 x tiges filetées M16 (270 mm), 2 x écrou double M16

Kit « Ü2 »-Cabrio (Rotor/Stator 2R6) (Numéro d'article 10043989)
Kit « Ü » Cabrio (Rotor/Stator 1R6)

Kit « Ü » Cabrio (Rotor/Stator 1R6)

  • Ø = 101 mm, 100 l/min, 15 bar - par ex. pour masse d'égalisation des sols

Contenu de la livraison:
Bride d'aspiration, bride de pression, manomètre de mortier, arbre de pompe avec accouplement Rotex, rotor/stator 1R6, accouplement élément femelle 50 (2" IT), 4 x écrou M16, 2 x tige filetée M16 (90 mm), 2 x écrou double M1

Kit « Ü1 »-Cabrio (Rotor/Stator 1R6) (Numéro d'article 10043988)
Motoréducteur en option 280 tr/min pour petit silo Cabrio

Motoréducteur en option 280 tr/min pour petit silo Cabrio

Si le petit silo doit être utilisé exclusivement pour le traitement d'applications de pulvérisation telles que le mortier de reprofilage, le motoréducteur à 280 tr/min-1 peut être sélectionné en option avec l'unité d'entraînement standard 373 tr/min-1.

Motoréducteur en option 280 tr/min pour petit silo Cabrio (Numéro d'article 10006137)

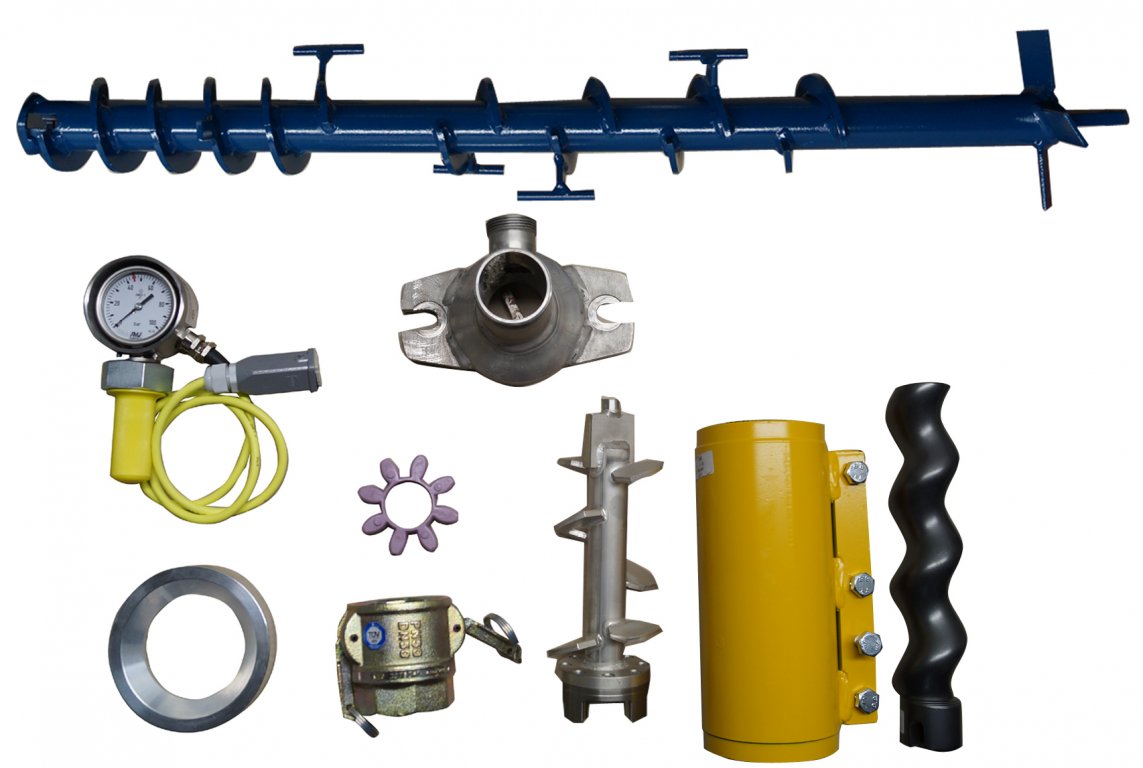

Kit « D »-Cabrio (Rotor/Stator D7-2,5 S)

Kit « D »-Cabrio (Rotor/Stator D7-2,5 S)

  • Ø 89 mm, 22 l/min, 40 bar - par ex. pour les applications pulvérisées

Contenu de livraison:
Arbre de dosage - pente 30 mm, bride d'aspiration, bride de de pression, manomètre de mortier, arbre de pompe avec raccord Rotex, rotor/stator D7-2,5 S, raccord femelle 50

Kit «D»-Cabrio (Rotor/Stator D7-2,5 S) (Numéro d'article 10043990)
Vibreur pour container one way

Vibreur pour container one way

Le vibreur est attaché directement au container one way

  • Pour les matières poudreuses à écoulement lourd dans un container one way
  • Empêche la formation de cratères dans le récipient

Contenu de la livraison:
Vibreur avec angle d'appui, sangle de serrage et câble électrique

Vibreur pour container one way (Numéro d'article 10039026)

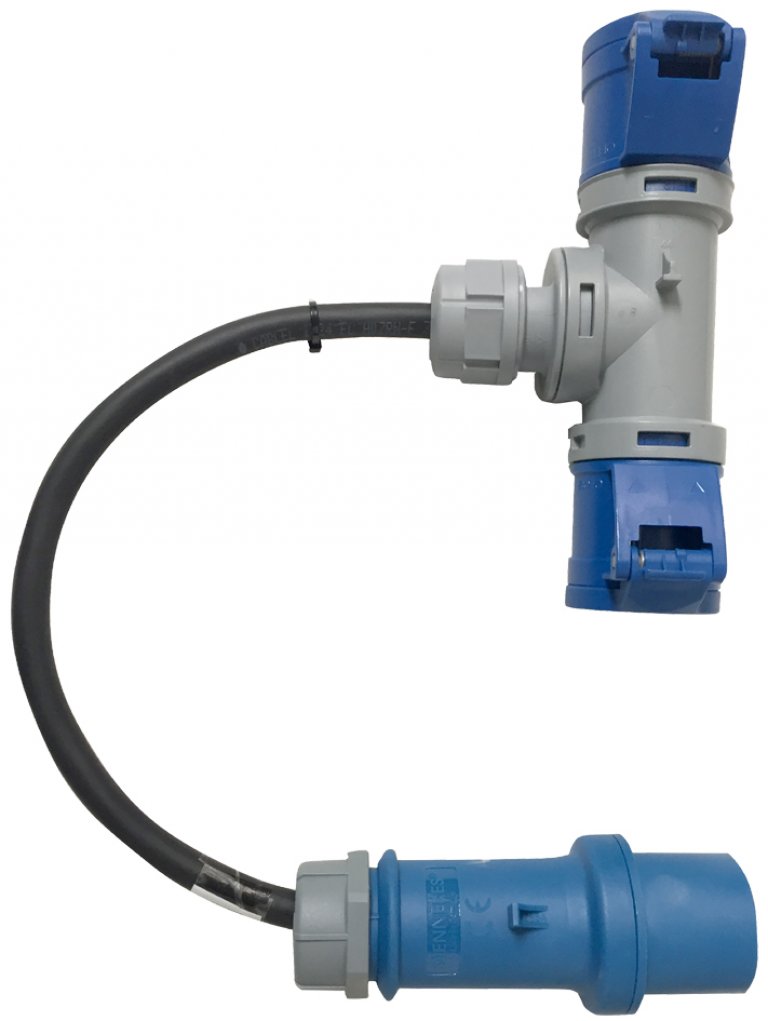

Double adaptateur pour vibreur

Double adaptateur pour vibreur

  • Double adaptateur 230 V CEE pour un vibreur sur un container one way

Si les deux containers one way qui alimentent le Cabrio en matière sur l'inoFLEX Duo sont équipés d'un vibreur, deux doubles adaptateurs sont nécessaires (un adaptateur pour une sonde à panneaux pivotants / un adaptateur pour un vibreur)

Double adaptateur 230 V CEE pour un vibreur sur un container one way (Numéro d'article 10038995)

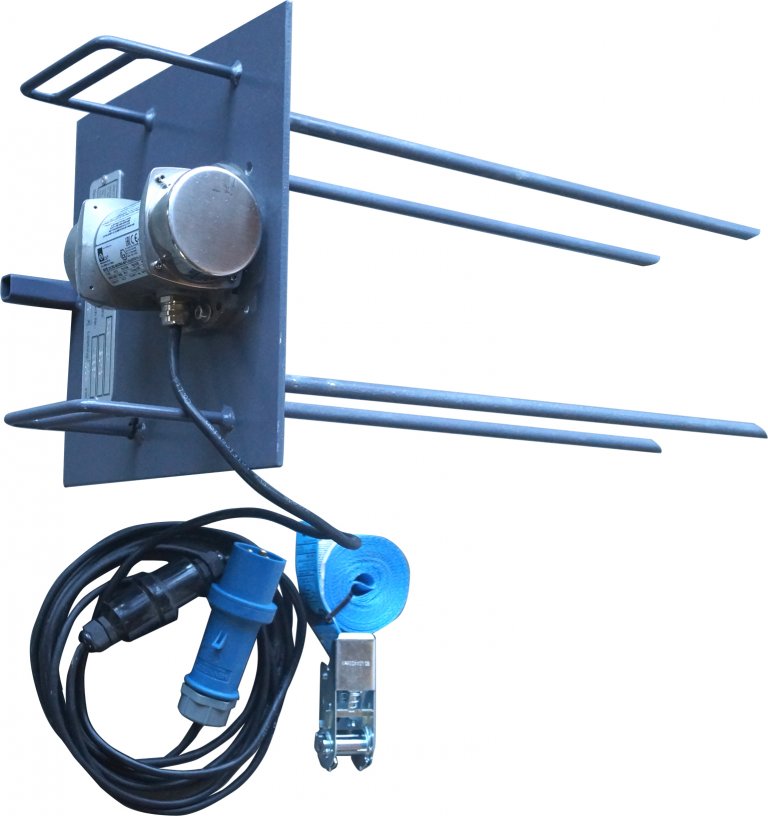

Vibreur avec baguettes de vibration pour OWC et Big Bags

Vibreur avec baguettes de vibration pour OWC et Big Bags

Le vibreur est inséré directement dans un OWC ou un Big Bag et fixé à l'aide d'une sangle de tension

  • Pour les matières poudreuses à écoulement lourd dans OWC ou Big Bag
  • Empêche la formation de «cratères» ou de «ponts»

Contenu de la livraison :
Vibreur monté sur plaque avec tiges vibrantes, câble de raccordement 230 V et courroie de tension inclus.

Vibreur avec baguettes de vibration pour OWC et Big Bags (Numéro d'article 10043840)
Pour big bags: Capot pour inoCOMB Cabrio pour remplissage avec big bag

Pour big bags: Capot pour inoCOMB Cabrio pour remplissage avec big bag

  • sans couvercle pour orifice de remplissage

Pour big bags: Capot pour inoCOMB Cabrio pour remplissage avec big bag (Numéro d'article 10041543)

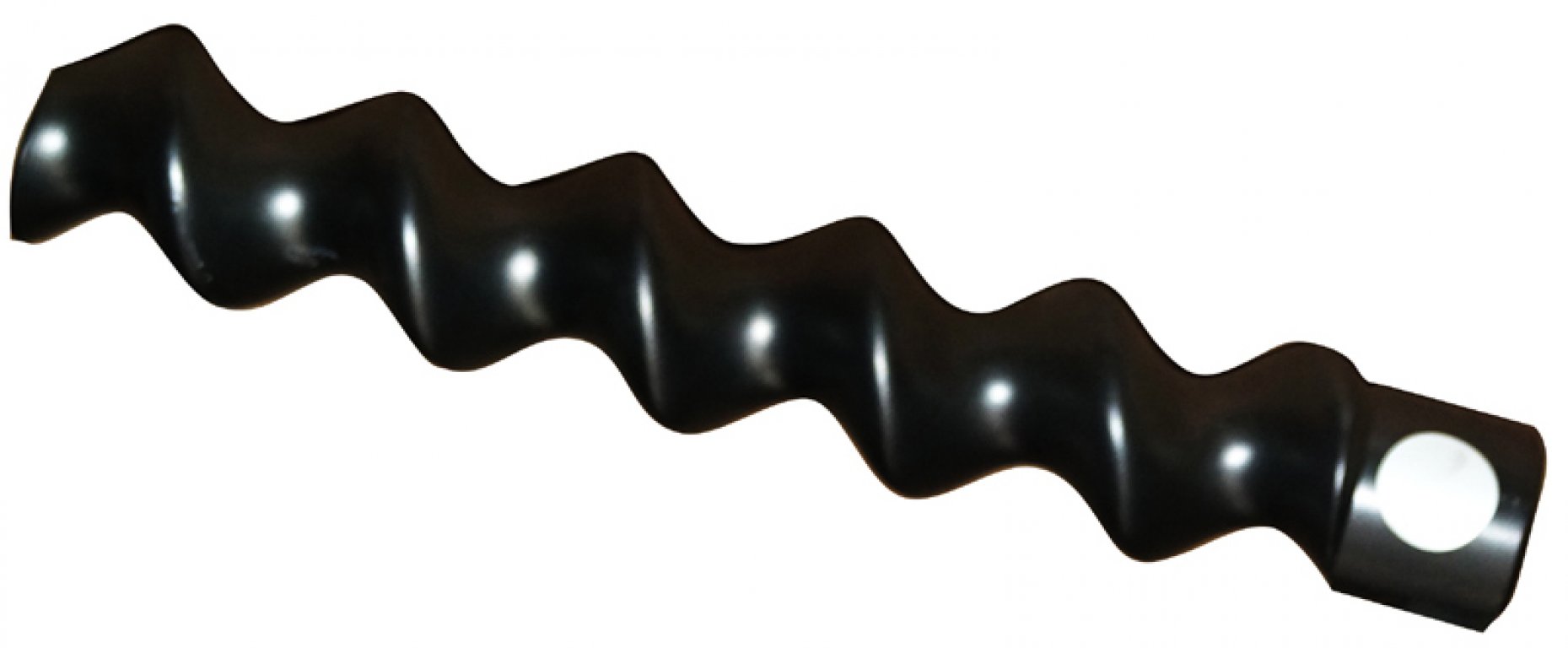

Arbre de dosage - pente 30 mm pour kit « D »-Cabrio

Arbre de dosage - pente 30 mm pour kit « D »-Cabrio

Arbre de dosage - pente 30 mm pour kit «D»-Cabrio (Numéro d'article 10006096)
Arbre de dosage - pente 45 mm pour kit « Ü1 » et « Ü2 »-Cabrio

Arbre de dosage - pente 45 mm pour kit « Ü1 » et « Ü2 »-Cabrio

Arbre de dosage - pente 45 mm pour kit « Ü1 » et « Ü2 »-Cabrio (Numéro d'article 10042444)
Arbre de dosage - pente 80 mm avec double pente pour kit « Ü1 » et « Ü2 »-Cabrio

Arbre de dosage - pente 80 mm avec double pente pour kit « Ü1 » et « Ü2 »-Cabrio

Arbre de dosage - pente 80 mm avec double pente pour kit «Ü1» et «Ü2»-Cabrio (Numéro d'article 10041120)
Tuyau d'eau/d'air

Tuyau d'eau/d'air

  • Pour une utilisation universelle, par ex. l'air, l'eau
  • Raccords GEKA comprimés par des manchons des deux côtés
Technische Daten:
Pression: max. 15 bar
Plage de température: -20 à +90°C

Tuyau d'eau/d'air - Ø 1/2“ - Länge 10 m (Numéro d'article 10022000)
Tuyau d'eau/d'air - Ø 1/2“ - Länge 15 m (Numéro d'article 10022001)
Tuyau d'eau/d'air - Ø 1/2“ - Länge 20 m (Numéro d'article 10022002)
Tuyau d'eau/d'air - Ø 3/4“ - Länge 20 m (Numéro d'article 10022011)

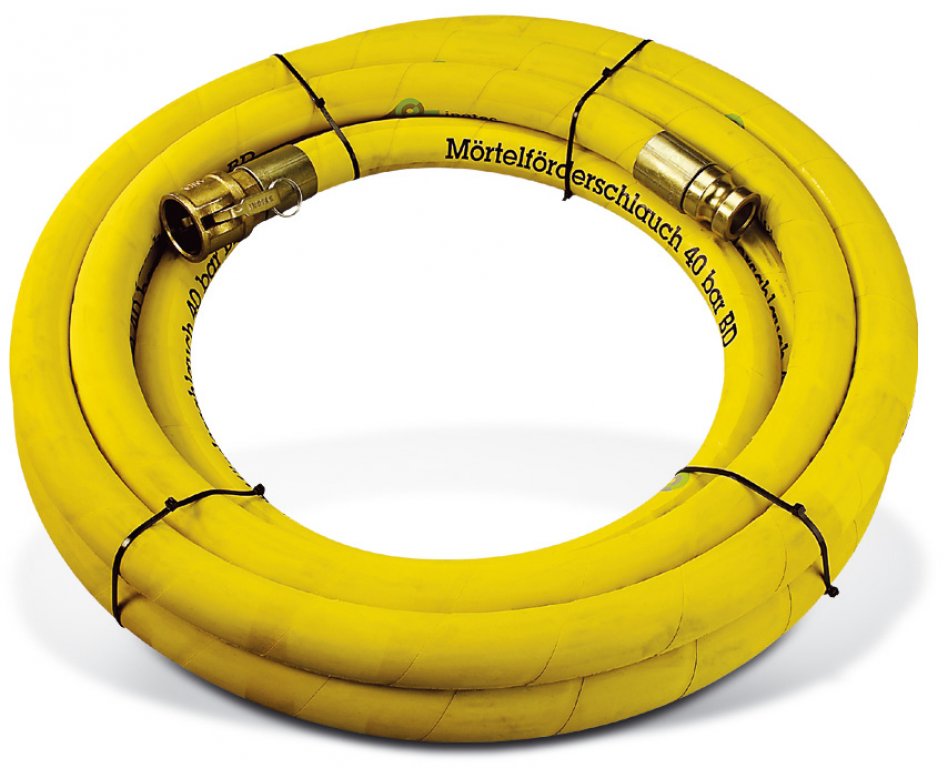

Tuyau à mortier Inotec

Tuyau à mortier Inotec

  • Tuyau spécial résistant à l'abrasion pour pomper le mortier humide sous haute pression, en grande partie à l'épreuve du flambage
  • Pour une pression de service de 40 bars pour une triple sécurité
  • Couleur extérieure jaune pour Ø 35 mm
  • Couleur extérieure noir pour Ø 40 et 50 mm

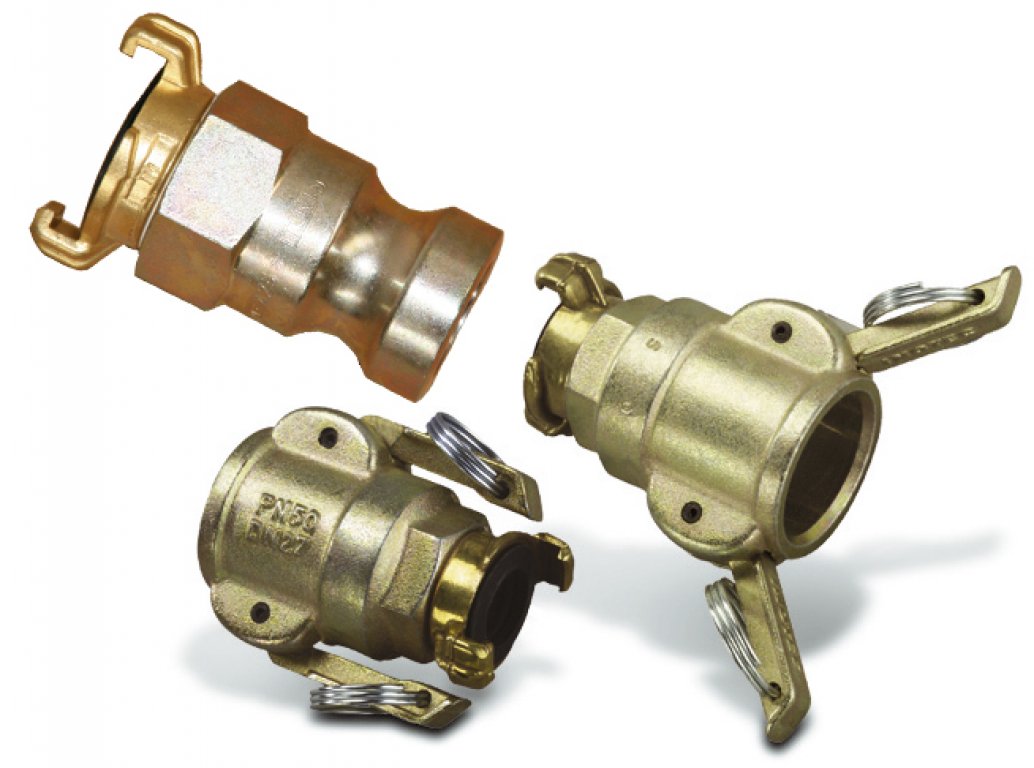

  • Avec raccords de tuyau de mortier, élément femelle et élément mâle pivotant (uniquement pour Ø 25 mm)
  • Avec leviers à came sur l'élément femelle

Données techniques:

Pression de service: 40 bar
Pression d'éclatement: 120 bar

Tuyau à mortier Inotec - Ø 35 mm - Longueur 10,0 m (Numéro d'article 10022032)
Tuyau à mortier Inotec - Ø 35 mm - Longueur 20,0 m (Numéro d'article 10008346-007)
Tuyau à mortier Inotec - Ø 40 mm - Longueur 13,3 m (Numéro d'article 10041544)
Tuyau à mortier Inotec - Ø 40 mm - Longueur 20,0 m (Numéro d'article 10041545)
Tuyau à mortier Inotec - Ø 50 mm - Longueur 20,0 m (Numéro d'article 10008346-011)
Tuyau à mortier Inotec- Ø 50 mm - Longueur 13,3 m (Numéro d'article 10008346-009)

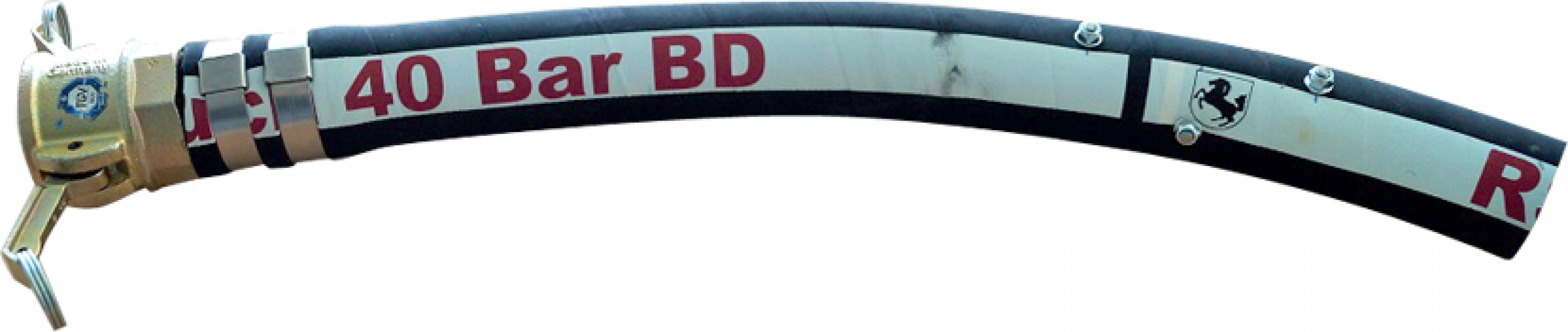

Mélangeur tubulaire pour chapes spéciales

Mélangeur tubulaire pour chapes spéciales

  • La matière est mélangée à nouveau grâce au mélangeur tubulaire.

35e mélangeur tubulaire (Numéro d'article 10042648)
40e mélangeur tubulaire (Numéro d'article 10042509)

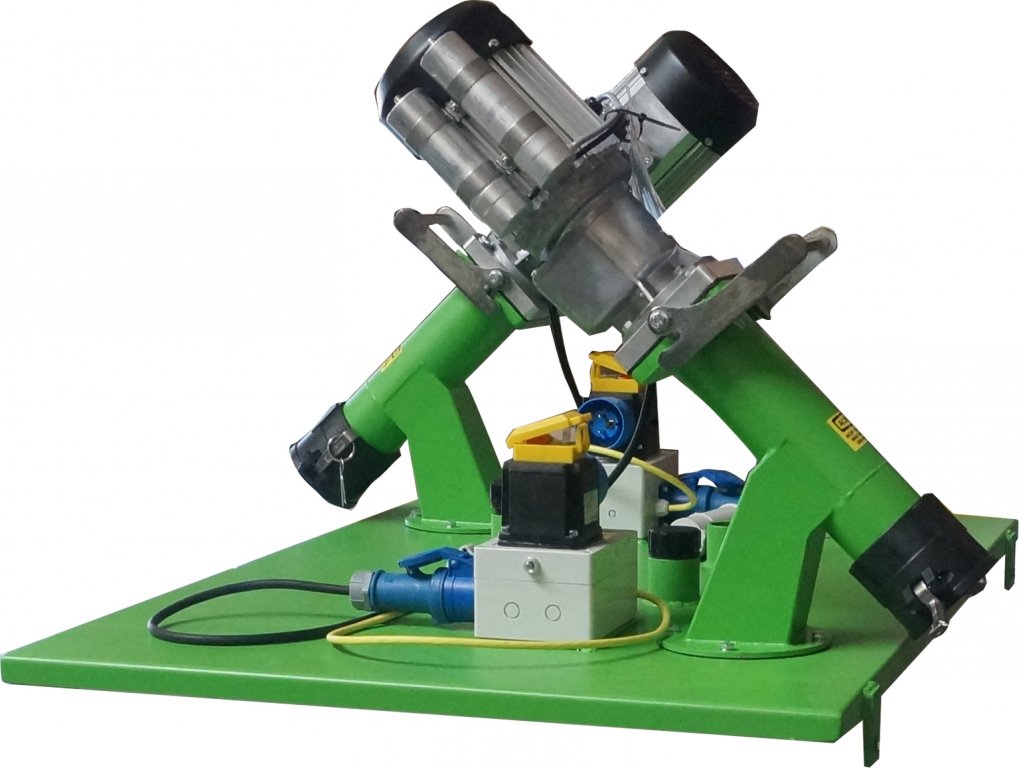

inoFLEX Duo

inoFLEX Duo

Deux unités d'alimentation sèches pour remplissage indirect à partir de deux Big Bag Box Mono ou de deux containers one way

  • Les deux arbres d'alimentation flexibles inoFLEX Duo transportent la matière poudreuse à traiter à partir de deux containers one way ou de deux Big Bag Box Mono directement au récipient du petit silo

Contenu de la livraison:
Capot de protection, 2 arbres d'alimentation flexibles, 2 moteurs, 2 sondes à panneaux pivotants

inoFLEX Duo (Numéro d'article 10042432)
Arbre de comptage avec montage carré

Arbre de comptage avec montage carré

pas 45 mm avec insert en PU 330 mm, pente 55 mm (1 & 2)

Arbre de comptage avec montage carré, pente de 45 mm (1) • convient pour l'insert de l'arbre de dosage en PU (Numéro d'article 10044363)
Arbre de dosage avec insert carré, pas 45 mm complet avec insert en PU 330 mm, pente 55 mm (1 & 2) (Numéro d'article 10044272)
Insert pour arbre de dosage en PU, 330 mm, pente 55 mm (2) (Numéro d'article 10044271)

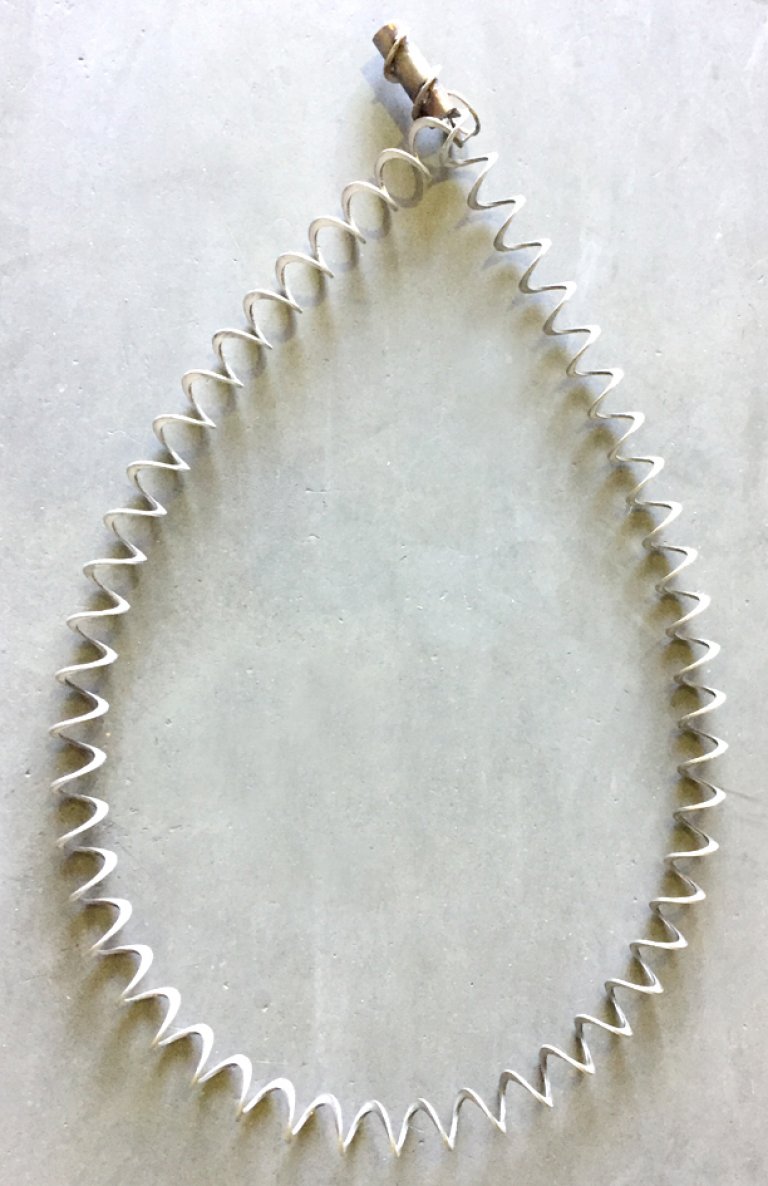

Arbre d'alimentation pour inoFLEX Duo (L = 3 200 mm)

Arbre d'alimentation pour inoFLEX Duo (L = 3 200 mm)

Arbre d'alimentation pour inoFLEX Duo (L=3200 mm) (Numéro d'article 10042457)
Gaine de protection pour arbre d'alimentation inoFLEX DUO

Gaine de protection pour arbre d'alimentation inoFLEX DUO

  • L = 1800 mm, avec couplages pièce en V 3“, monté

Gaine de protection pour arbre d'alimentation inoFLEX DUO (Numéro d'article 10020118)

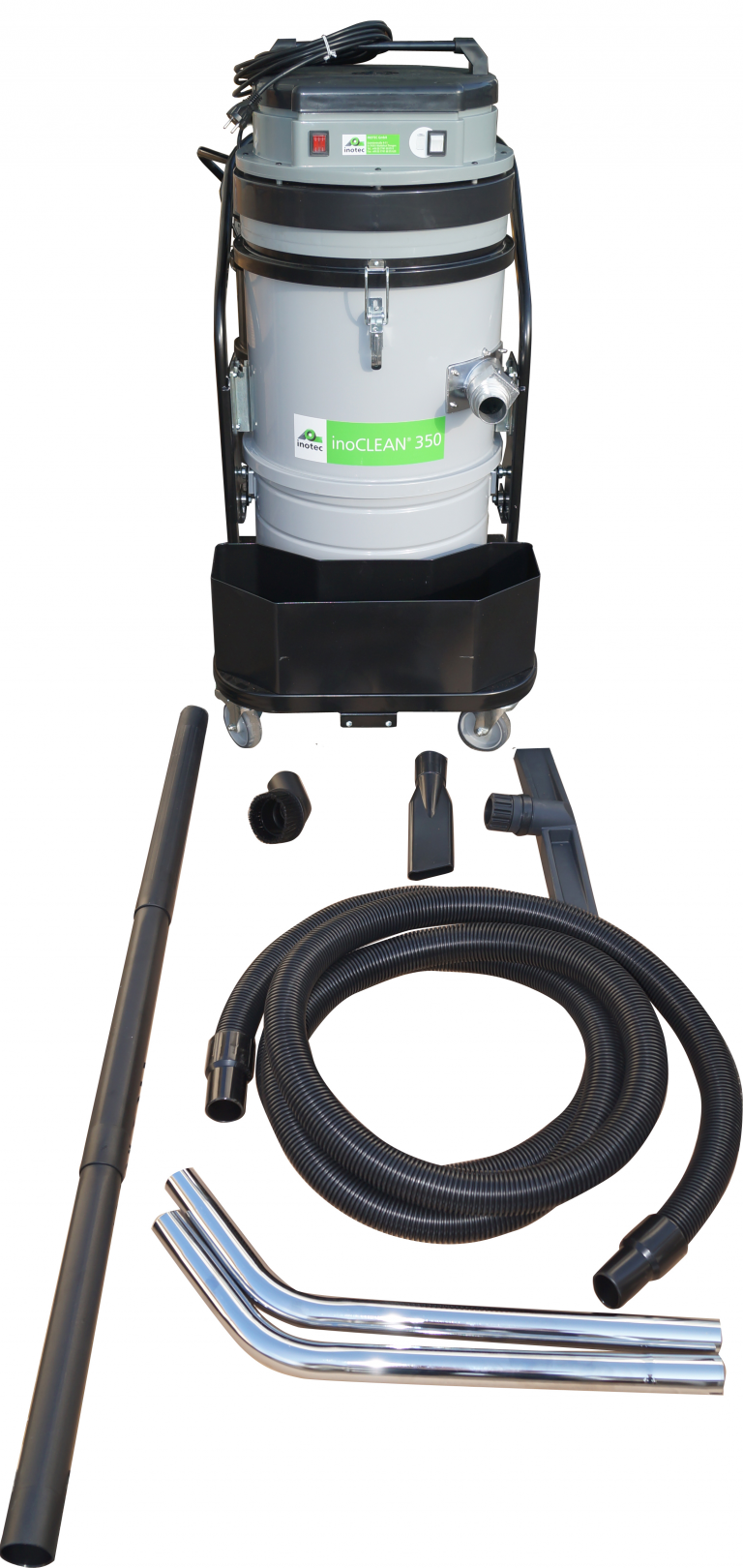

Aspirateur industriel à trois moteurs inoCLEAN 350

Aspirateur industriel à trois moteurs inoCLEAN 350

  • Pour les poussières les plus fines avec nettoyage automatique du filtre
  • Très puissant grâce à trois moteurs
  • Niveau sonore agréable
  • Manipulation facile
  • Avec filtre HEPA H
  • Pour une utilisation à sec

Données techniques :

  • Tension de fonctionnement : 230 V / 50 Hz
  • Puissance du moteur : 3 x 1,2 kW
  • Capacité : 50 l
  • Pression négative 230 mbar
  • Débit d’air : 510 m3/h
  • Dimensions : 800 x 600 x 1 180 mm
  • Poids (sans accessoires) : 65 kg

Contenu de la livraison :  Aspirateur complet avec 3 moteurs & filtre HEPA, tube d’aspiration, 5 m de tuyau d’aspiration Ø 50 mm, embout d’aspiration au sol

Aspirateur industriel à trois moteurs inoCLEAN 350 (Numéro d'article 10044432)

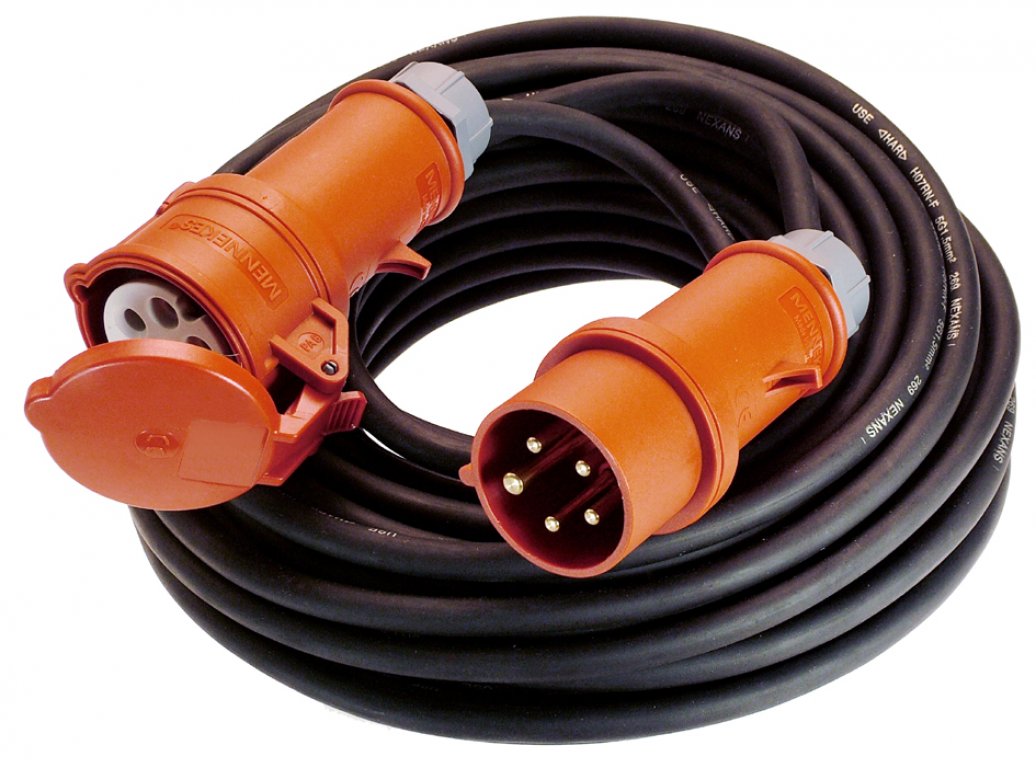

Rallonge, 400 V 5 x 4 mm²

Rallonge, 400 V 5 x 4 mm²

  • Fiche et prolongateur 32 A

Rallonge, 400 V / 5 x 4 mm² - Longueur 20 m (Numéro d'article 10015201)
Câble de rallonge 230 V, 3 x 2,5 mm²

Câble de rallonge 230 V, 3 x 2,5 mm²

  • 16 A, fiche avec borne de mise à terre et raccord

Câble de rallonge 230 V, 3 x 2,5 mm², longueur 10 m (Numéro d'article 10015208)

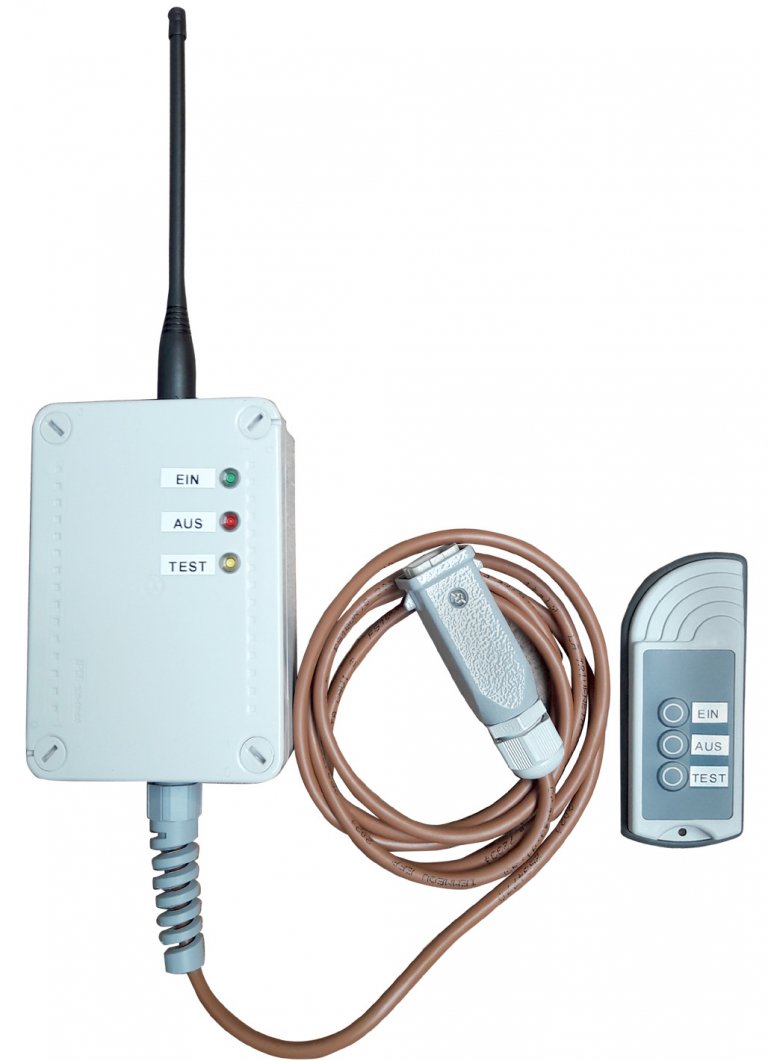

Télécommande radio sans fil

Télécommande radio sans fil

  • Télécommande radio 3 canaux avec émetteur portatif, antenne intégrée, Fiche Harting 4 pôles avec affichage LED
  • Uniquement pour appareils avec tension de commande 24 V / 42 V
  • Fonctions : MARCHE / ARRÊT / TEST

Télécommande radio sans fil (Numéro d'article 10044303)
Rallonge de télécommande sans commutateur de  télécommande

Rallonge de télécommande sans commutateur de télécommande

  • Pour câble de télécommande
  • Pour commutateur de télécommande
  • Pour pistolet à une main inoCOLL / inoCOLL Pro

Rallonge de télécommande sans commutateur de télécommande - Longueur 16 m (Numéro d'article 10015210)
Rallonge de télécommande sans commutateur de télécommande - Longueur 32 m (Numéro d'article 10042463)
Commutateur de télécommande

Commutateur de télécommande

  • avec câble 0,2 m, témoin de contrôle et fiche harting, 4 broches

Commutateur de télécommande (Numéro d'article 10015134)
Mélangeur statique

Mélangeur statique

  • Évite/détruit les nœuds dans le mortier
  • Diamètre: 35 mm
  • Longueur: 200 mm
  • Raccord mâle 35 mm et femelle 35 mm inclus

Mélangeur statique (Numéro d'article 10042362 )

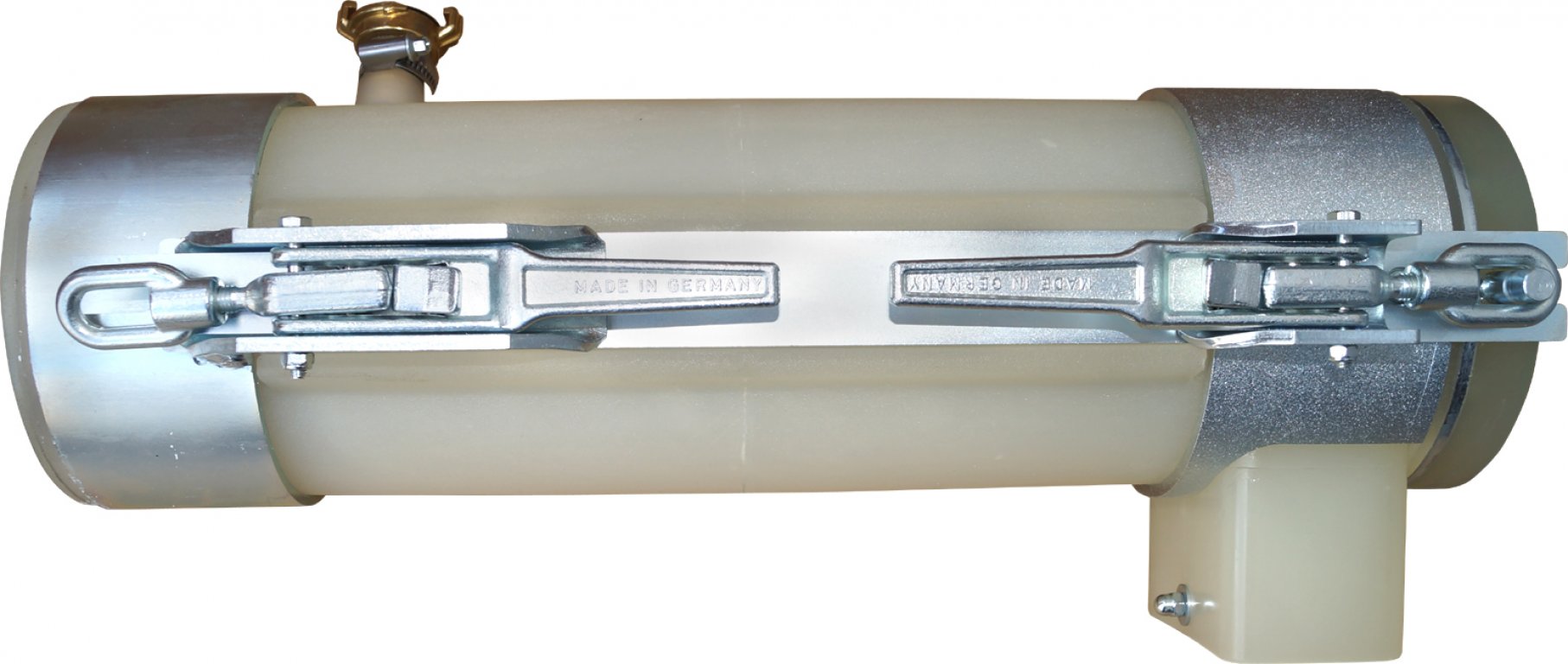

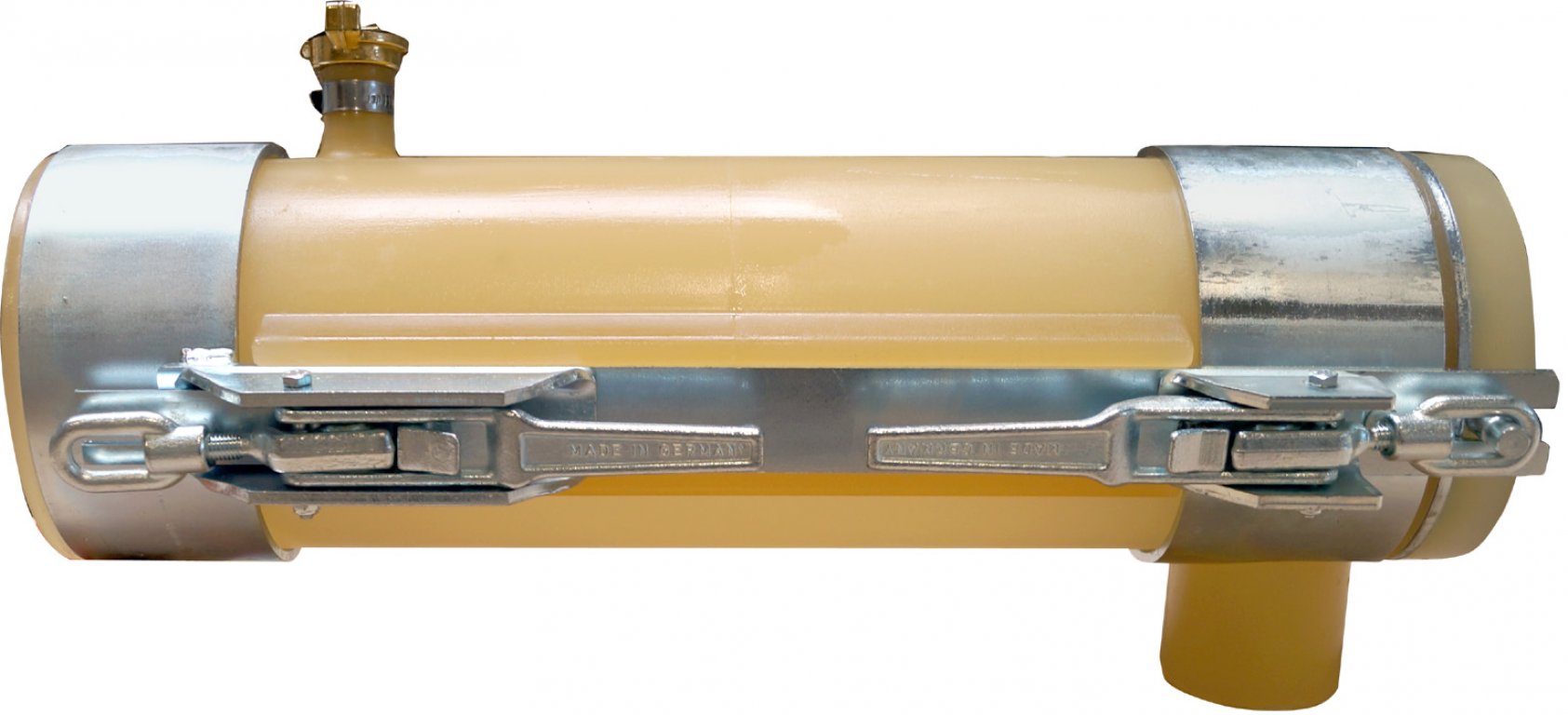

Tube de mélange en PU inoPOWERMIX+ «S» avec large ouverture de sortie pour matériaux visqueux avec débit important

Tube de mélange en PU inoPOWERMIX+ «S» avec large ouverture de sortie pour matériaux visqueux avec débit important

Inlay en PU, structure en acier avec fermetures excentrées, bouchon de tuyau de mélange et arbre de mélange en inox inclus (p.ex. mortier de jointement, chapes industrielles, etc.)

Tube de mélange en PU inoPOWERMIX+ «S» avec large ouverture de sortie (Numéro d'article 10044169)
Pulvérisateur de reprofilage

Pulvérisateur de reprofilage

  • Pulvérisateur de reprofilage 35 V avec tube de buse 12 mm, raccord 35 pièce V

Pulvérisateur de reprofilage (Numéro d'article 10023309)
Réducteur de raccord

Réducteur de raccord

  • Pour réunir deux tuyaux à mortier ou pour réduire la sortie de la machine.

Réducteur de raccord: Elément femelle 50 -> Elément femelle 42 (Numéro d'article 10041187)
Réducteur de raccord: Elément femelle 50 -> Elément mâle 35 (Numéro d'article 10022100)
Réducteur de raccord: Elément mâle 42 -> Elément mâle 35 (Numéro d'article 10022097)
Elément de nettoyage à raccord GEKA

Elément de nettoyage à raccord GEKA

  • Pour nettoyer les tuyaux à mortier

Elément de nettoyage à raccord GEKA: Elément femelle 42 (Numéro d'article 10042213)
Elément de nettoyage à raccord GEKA: Elément mâle 35 (Numéro d'article 10022114)
Elément de nettoyage à raccord GEKA: Elément mâle 50 (Numéro d'article 10022116)
Balles en éponge

Balles en éponge

  • Pour nettoyer les tuyaux de matière/mortier

Balles en éponge - Ø 45 mm pour Tuyau Ø 35 mm (Numéro d'article 10008116-008)
Balles en éponge - Ø 60 mm pour Tuyau Ø 40 / 50 mm (Numéro d'article 10008116-006)
Pompe à augmentation de pression PQm65 avec raccord GEKA pour augmenter l’arrivée d’eau

Pompe à augmentation de pression PQm65 avec raccord GEKA pour augmenter l’arrivée d’eau

(observer les directives locales)

  • 230 V / 50 Hz / 0,55 KW, 6 bar
  • avec câble de raccordement

Pompe à augmentation de pression PQm65 avec raccord GEKA pour augmenter l’arrivée d’eau (observer les directives locales) (Numéro d'article 10044111)
Set de valves anti-retour avec raccord GEKA et 1 mètre de flexible inclus

Set de valves anti-retour avec raccord GEKA et 1 mètre de flexible inclus

Set de valves anti-retour avec raccord GEKA et 1 mètre de flexible inclus (Numéro d'article 10044163)

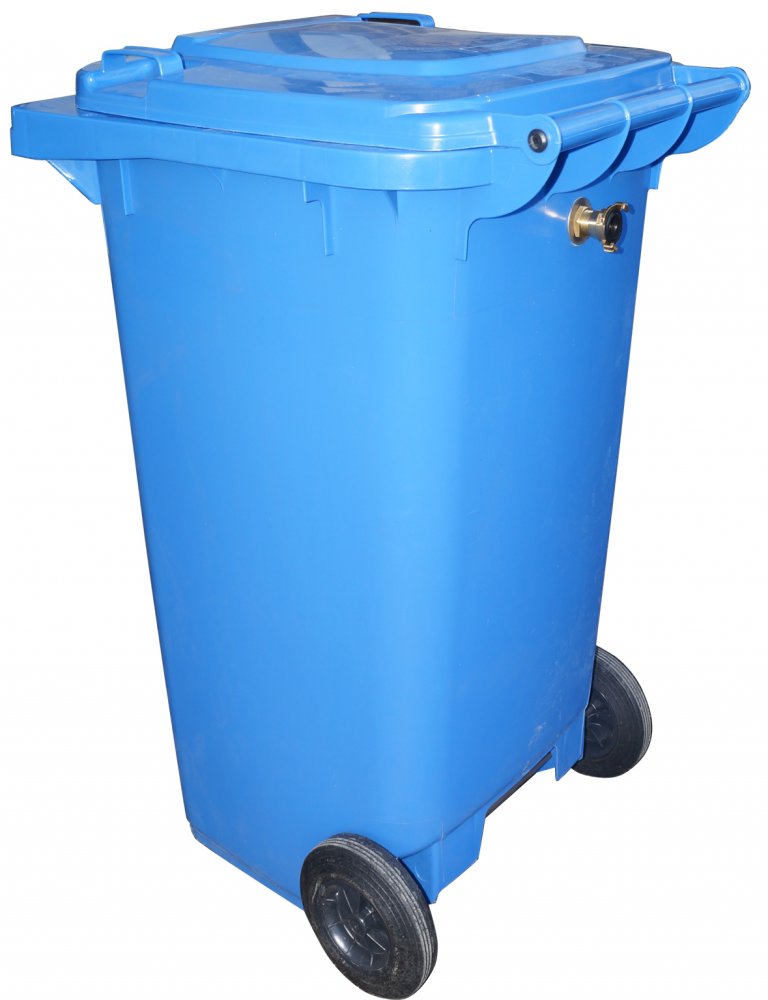

Récipient d'eau pour inoCOMB Cabrio

Récipient d'eau pour inoCOMB Cabrio

  • avec tuyau d‘eau de 2 m entre le réservoir d‘eau et la pompe de surpression avec raccord GEKA
  • avec Pompe à augmentation de pression PQm65 (Art.-Nr. 10044111)
  • avec kit de clapet anti-retour (Réf. art 10006508) et tuyau de 2 m

Récipient d'eau pour inoCOMB Cabrio (Numéro d'article 10042962)
Tube de mélange en PU inoPOWERMIX court avec sortie large du matériau pour inoMIX S50 / F52 (arbre de mélange en acier inclus )

Tube de mélange en PU inoPOWERMIX court avec sortie large du matériau pour inoMIX S50 / F52 (arbre de mélange en acier inclus )

  • Inlay en PU, structure en acier avec fermetures excentrées, couvercle de tube de mélange et arbre de mélange en acier inclus

Tube de mélange en PU inoPOWERMIX «S» complet (Numéro d'article 10044171)
Arbre de mélange en acier inoxydable pour inoPOWERMIX court pour inoMIX S50 / F52

Arbre de mélange en acier inoxydable pour inoPOWERMIX court pour inoMIX S50 / F52

  • (par ex. masses d'égalisation des sols, mortiers de maçonnerie, mortier de jointement, chapes industrielles etc.)

Arbre de mélange en acier inoxydable pour inoPOWERMIX court pour inoMIX S50 / F52 (Numéro d'article 10041033)
Arbre de pompe

Arbre de pompe

Arbre de pompe pour Cabrio kit « D » avec raccord Rotex (sans roue dentée) (Numéro d'article 10042437)
Arbre de pompe pour inoBEAM F50/-F70 pour kit « Ü » avec raccord Rotex (sans roue dentée) (Numéro d'article 10041876)
Roue dentée pour raccord Rotex (Numéro d'article 10041878)
Rotor R7-1,5

Rotor R7-1,5

Rotor R7-1,5 (Numéro d'article 10022887)
Stator R7-1,5 avec barre de serrage

Stator R7-1,5 avec barre de serrage

Stator R7-1,5 avec barre de serrage (Numéro d'article 10023395)
Rotor D7-2,5 'S'

Rotor D7-2,5 'S'

Rotor D7-2,5 'S' (Numéro d'article 10022556)
Stator D 7-2,5 S

Stator D 7-2,5 S

Stator D7-2,5 S (wf) (Numéro d'article 10022515)
Rotor 1 R6

Rotor 1 R6

Rotor 1 R6 (Numéro d'article 10041243)
Stator 1 R6 (wf)

Stator 1 R6 (wf)

Stator 1 R6 (wf) (Numéro d'article 10041242)

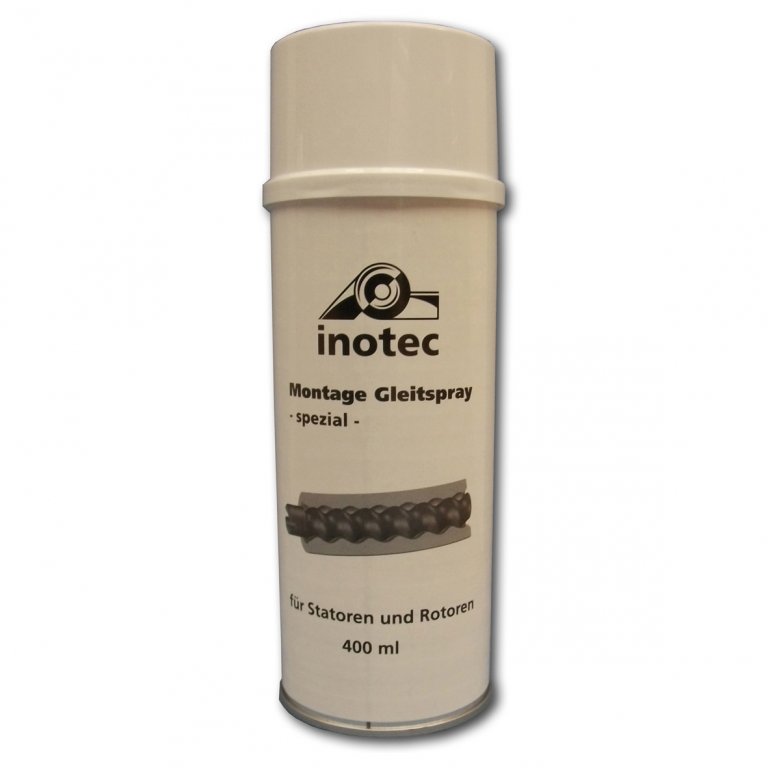

Spray lubrifiant de montage

Spray lubrifiant de montage

  • Pour le montage de rotor et stator
  • 400 ml

Spray lubrifiant de montage (Numéro d'article 10004591)

Demande: inoCOMB Cabrio



* Obligatoire
